АЦП и сигналы

Дата последнего изменения: 09.07.2021 08:33:50

АЦП и сигналы

Параметры сигнала для измерения АЦП последовательных приближений

АЦП последовательного приближения имеет внутреннюю ёмкость хранения. При начале измерения эта емкость подключается к сигналу на внешнем выводе, заряжается и отключается. Затем напряжение на этой емкости конвертируется в цифровое значение. По этой причине источник сигнала для измерения АЦП должен быть низкоомным, чтобы ток был достаточным. Необходимо, чтобы емкость успела зарядиться до уровня внешнего сигнала, а не отключилась в середине зарядного процесса. В противном случае значения с АЦП не будут соответствовать уровню внешнего сигнала.

На рисунке 1 представлены параметры сигнала для блока АЦП микроконтроллеров серии 1986ВЕ9х

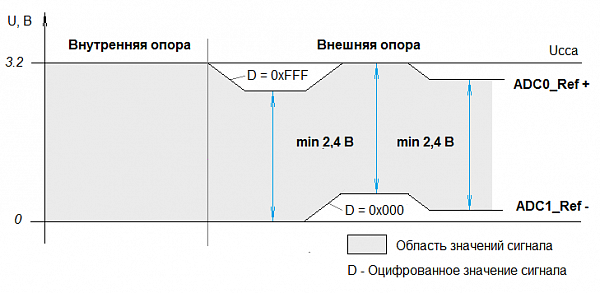

   Рисунок 1 - Параметры сигнала для SAR АЦП



Выбор источника опорного сигнала

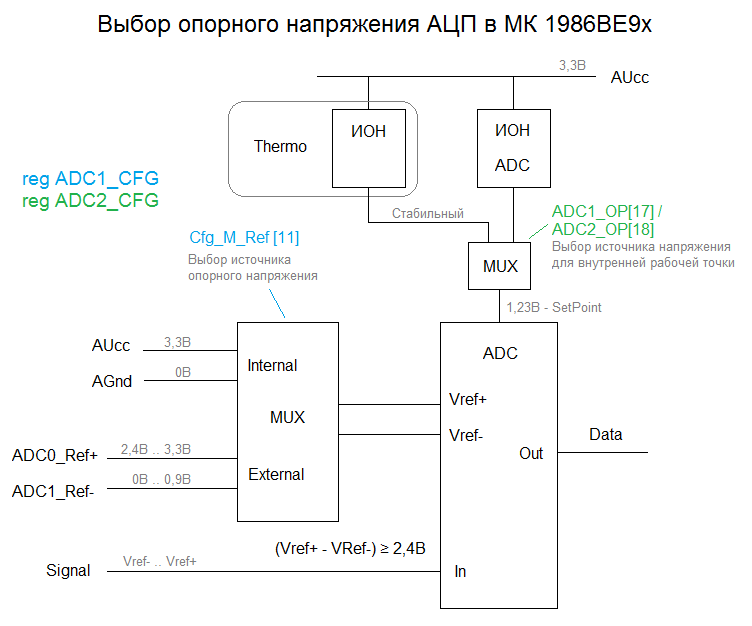

На рисунке 2 показано, как можно выбрать источник опорного сигнала АЦП в микроконтроллере 1986ВЕ9х
Рисунок 1 - Выбор источника опорного сигнала в микроконтроллере 1986ВЕ9х

Для работы АЦП всегда необходимо опорное напряжение 1.23В, так как оно устанавливает внутренние рабочие точки АЦП. Какой именно источник опорного напряжения использовать (собственный АЦП или Vop от датчика температуры), решает разработчик. ИОН Vop был разработан для датчика температуры. Для работы АЦП достаточно внутреннего ИОН самого АЦП, то есть ИОН Vop не нужен, но доступ к нему со стороны АЦП есть. Характеристики ИОН Vop не нормируются и не включены в ТУ.

ИОН не влияет на диапазон измеряемого входного напряжения АЦП, но влияет на точность преобразования АЦП. Диапазон входного напряжения (шкала измерения) задаётся либо от AGND до AUCC, либо выводами ADC_REF+ и ADC_REF-. На рисунке 91 показано, что источником напряжения 1.23В является либо источник в датчике температуры, либо источник ADCOP, выбор между которыми происходит в 17 бите ADC1 OP В регистре ADC2_CFG (указанный на рисунке ADCOP2 – ошибка, будет удален в следующей версии спецификации).

___________________________________________________________________________________________________________________

Блок термодатчика

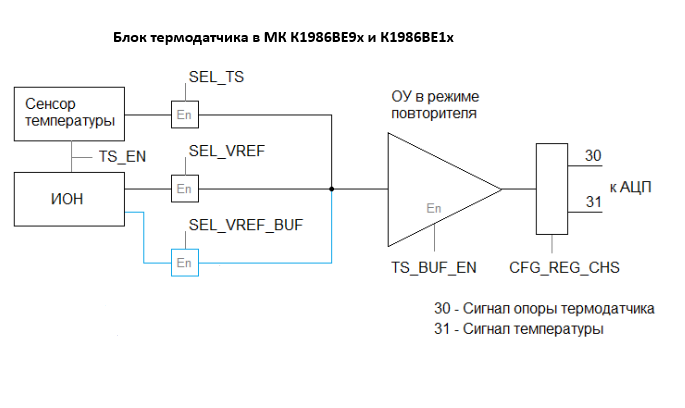

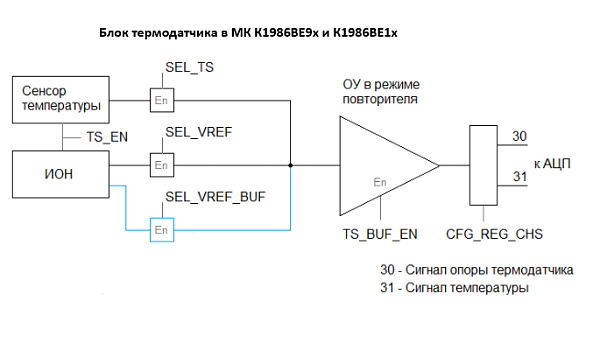

Рисунок 3 - Блок термодатчика в микроконтроллерах 1986ВЕ9х и 1986ВЕ1Т(3Т)

Для измерения должен быть выбран только один источник SEL_…!
При оцифровке значений с термодатчика в микроконтроллерах серии 1986ВЕ9x с увеличением температуры значение кода, выдаваемое АЦП, увеличивается. В микроконтроллерах 1986ВЕ1Т, 1986ВЕ3Т, 1986ВЕ4У, 1986ВЕ8Т, 1901ВЦ1Т с увеличение температуры, значение кода уменьшается.

Отчет о параметрах температурного датчика в микроконтроллере 1986ВЕ9х опубликован на форуме - Отчет по термодатчику, pdf.

Ссылка на обсуждение - форум.


Основные параметры дифференциального сигнала

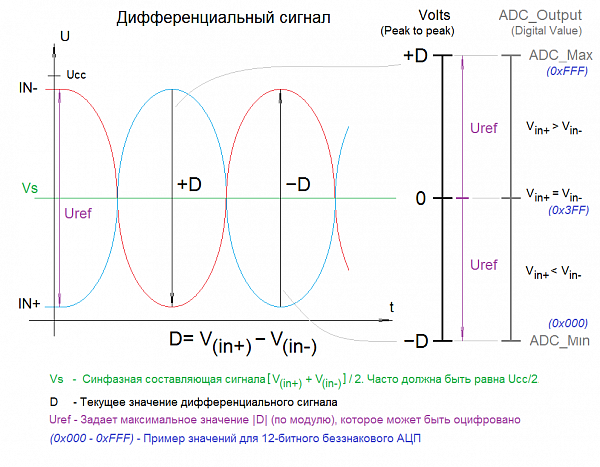

Рисунок 4 - Параметры дифференциального сигнала
