Микросхема 1923КН014 представляет собой 64-канальный аналоговый коммутатор сигналов от аналоговых генераторов датчиков вольтового, миливольтового диапазонов, параметрических датчиков (терморезисторы), тензометрические датчиков для применения в бортовой аппаратуре телеметрических систем. Выполнен по технологии КНИ 180нм.

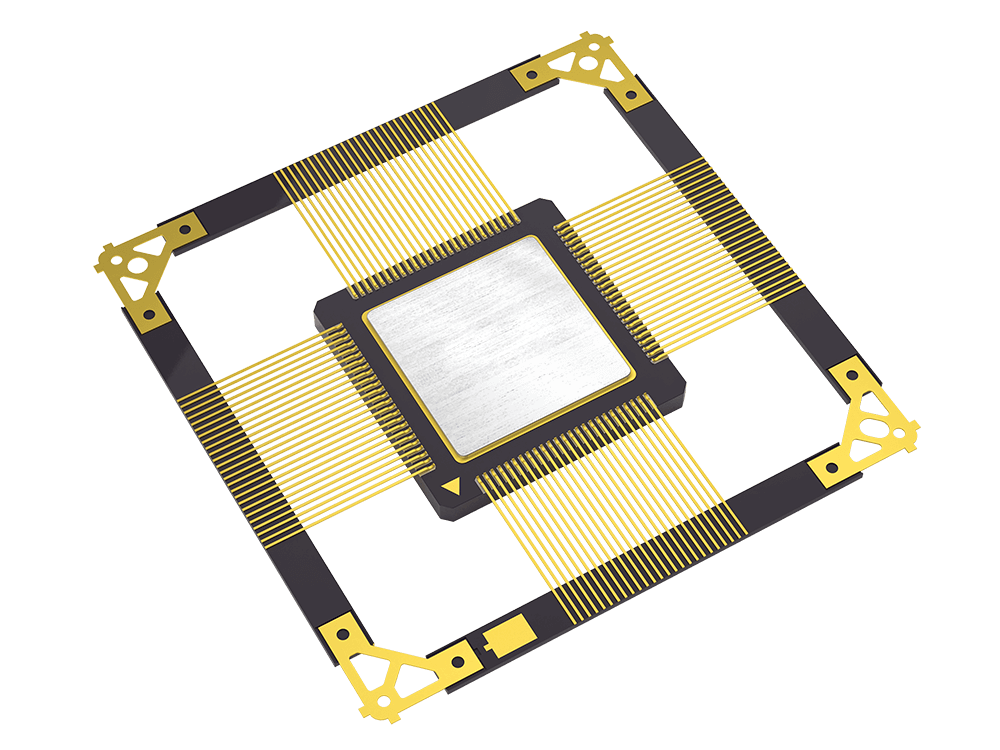

Поставляются в 100‑выводном металлокерамическом корпусе МК 4247.100-1.
Основные характеристики микросхемы
- Напряжение питания цифровых блоков от 3,0 до 5,5 В;
- Логические уровни совместимы с TTL и CMOS;
- Напряжение питания аналоговых ключей от 7,0 до 16,5 В, от −16,5 до −7,0 В;
- Потребление в статическом режиме 2 мА;
- Технологический процесс 0,18 мкм;
- Количество аналоговых ключей 64;
- Возможность реализации одной или двух секций;
- Типовое сопротивление аналоговых ключей 250 Ом;
- Напряжение защиты аналоговых ключей ±23 В;
- Отсутствие тиристорного эффекта;
- Ключи выключаются при выключении питания;
- Тепловое сопротивление кристалл-корпус микросхем К1923КН014 не более 8,0 °C/Вт;
- Масса микросхем К1923КН014 не более 6,5 г;
- Рабочий диапазон температур: от минус 60 °С до плюс 125 °С
