Микросхема 1923КН015 представляет собой 32-канальный аналоговый коммутатор сигналов от аналоговых генераторов датчиков вольтового, миливольтового диапазонов, параметрических датчиков (терморезисторы), тензометрические датчиков для применения в бортовой аппаратуре телеметрических систем. Выполнен по технологии КНИ 180нм.

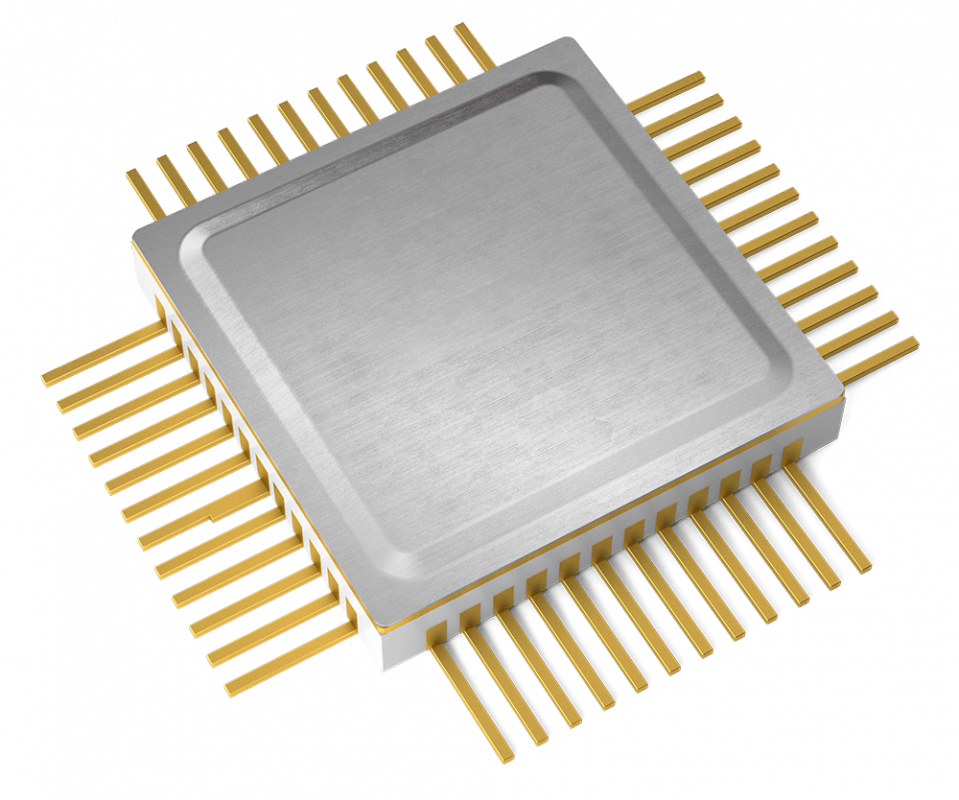

Поставляются в 48‑выводном металлокерамическом корпусе МК 5133.48-4
Основные характеристики микросхемы
- Напряжение питания цифровых блоков от 3,0 до 5,5 В;
- Логические уровни совместимы с TTL и CMOS;
- Напряжение питания аналоговых ключей от 7,0 до 16,5 В, от −16,5 до −7,0 В;
- Потребление в статическом режиме 2 мА;
- Технологический процесс 0,18 мкм;
- Количество аналоговых ключей 32;
- Возможность реализации одной или двух секций;
- Типовое сопротивление аналоговых ключей 250 Ом;
- Напряжение защиты аналоговых ключей ±23 В;
- Отсутствие тиристорного эффекта;
- Ключи выключаются при выключении питания;
- Тепловое сопротивление кристалл-корпус микросхем К1923КН015 не более 8,2 °С/Вт;
- Масса микросхем К1923КН015 не более 1,6 г;
- Рабочий диапазон температур: от минус 60 °С до плюс 125 °С
