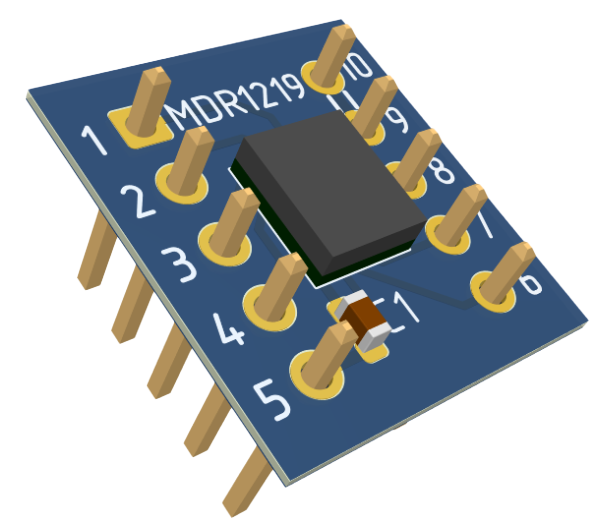

Малогабаритная отладочная плата серии «Micro» с установленным микроконтроллером MDR1219LGI
предназначена для быстрого и удобного подключения контактов микроконтроллера к периферийным устройствам.
Микроконтроллер соответствует 719 ПП РФ как отечественная микросхема, номер в реестре ГИСП: 10864727.

Шаг контактов платы 2,54 мм совпадает с шагом макетной платы (breadboard). Габариты 13 х 15 мм.

Напряжение питания  изделия 1,8 – 3,6 В, в цепи питания установлен фильтрующий конденсатор емкостью 0,1 мкФ.

Нумерация и назначение контактов - «Руководство по эксплуатации ТСКЯ.468998.160РЭ», файл «Распиновка».

Программирование и отладка

Программирование микроконтроллера осуществляется через JTAG-интерфейс.
Допускается использование отладочных адаптеров J-Link, CMSIS-DAP и FTDI RS232-HS совместно с OpenOCD (https://ic.milandr.ru/soft/).
Загрузка исполняемого кода в память устройства выполняется из командной строки или среды программирования (Eclipse, VSCode, IAR EW for RISC-V и др.).
В среде программирования также доступны пошаговая отладка, просмотр значений регистров и состояния памяти по произвольным адресам.
Более подробную информацию можно найти на сайте support.milandr.ru на странице микросхемы MDR1219LGI.

Совместимость микроконтроллеров и средств отладки представлены на странице техподдержки: Среды отладки и программаторы.

Наименование для заказа

MDR1219LGI-Micro плата c микроконтроллером ТСКЯ.468998.160.

Комплектация при поставке

Плата с микроконтроллером в антистатическом пакете, штыревые планки PLS-5 - 2 шт.
