К1986ВЕ92FI-Mini отладочная плата микроконтроллера

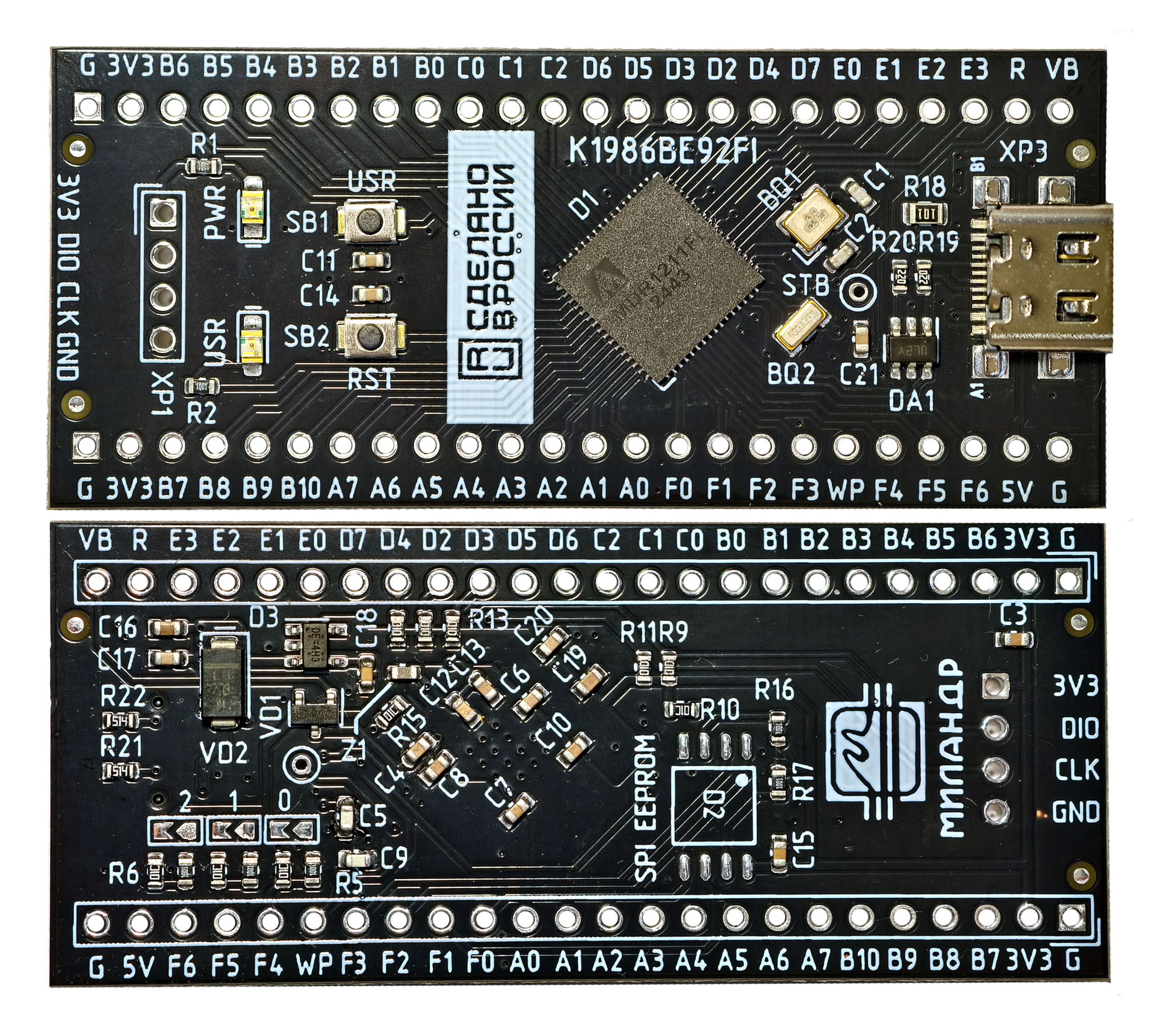

Малогабаритная отладочная плата с установленным микроконтроллером К1986ВЕ92FI (маркировка микросхемы: MDR1211FI). Микросхема входит в реестр и соответствует 719 ПП РФ как отечественная микросхема (номер в реестре ГИСП: 10559958).
Отладочные интерфейсы:
- SWD_JTAG-B (режим MODE[2:0]="000"): является активным на плате;
- SWD_JTAG-A: может быть установлен настройкой перемычек "2-1-0" на задней стороне платы.
Кнопки:
- SB1: Пользовательская кнопка "PB6";
- SB2: Кнопка сброса "RST".
Индикация:
Индикатор питания "PWR";Пользовательский светодиод "USR" (PB7).
Кварцевые резонаторы:
- BQ1: 8 МГц (HSE);
- BQ2: 32,768 кГц (LSE).
Разъемы:
- XP1: SWD-разъем (для отладки, не запаян);
- XP2: USB Type-C (для подачи питания, интерфейс USB микроконтроллера).
Компоненты на плате:
- D2: FLASH память с интерфейсом SPI (не установлена), посадочное место под корпус SOIC8-208;
- D3: регулятор напряжения:
Вход: 3,6-5,5 В;
Выход: 3,3 В, 300 мА.
Варианты подачи питания:
- Подключение через USB Type-C (5 В);
- Подача 3,3 В на любой вывод 3V3;
- Подача 5 В на любой вывод 5V.
Габаритные размеры: 64×28×8 мм
Средства программирования и отладки: Внутрисхемный гальванически развязанный USB-программатор "CMSIS-DAP".
Могут быть применены аналогичные программаторы типа J-Link (среды: Keil uVision, CodeMaster ARM, IAR), типа ST-Link рассчитанные на семейство CORTEX-M3.
Совместимость микроконтроллеров и средств отладки см. на странице техподдержки: Среды отладки и программаторы
Комплектация при поставке: Отладочная плата, штыревые планки (PLS-24 - 2 шт., PLS-4R - 1 шт.), - в антистатическом пакете.
Наименование для заказа: К1986ВЕ92FI-Mini отладочная плата микроконтроллера ТСКЯ.468998.155
Руководство по эксплуатации: в подготовке.
