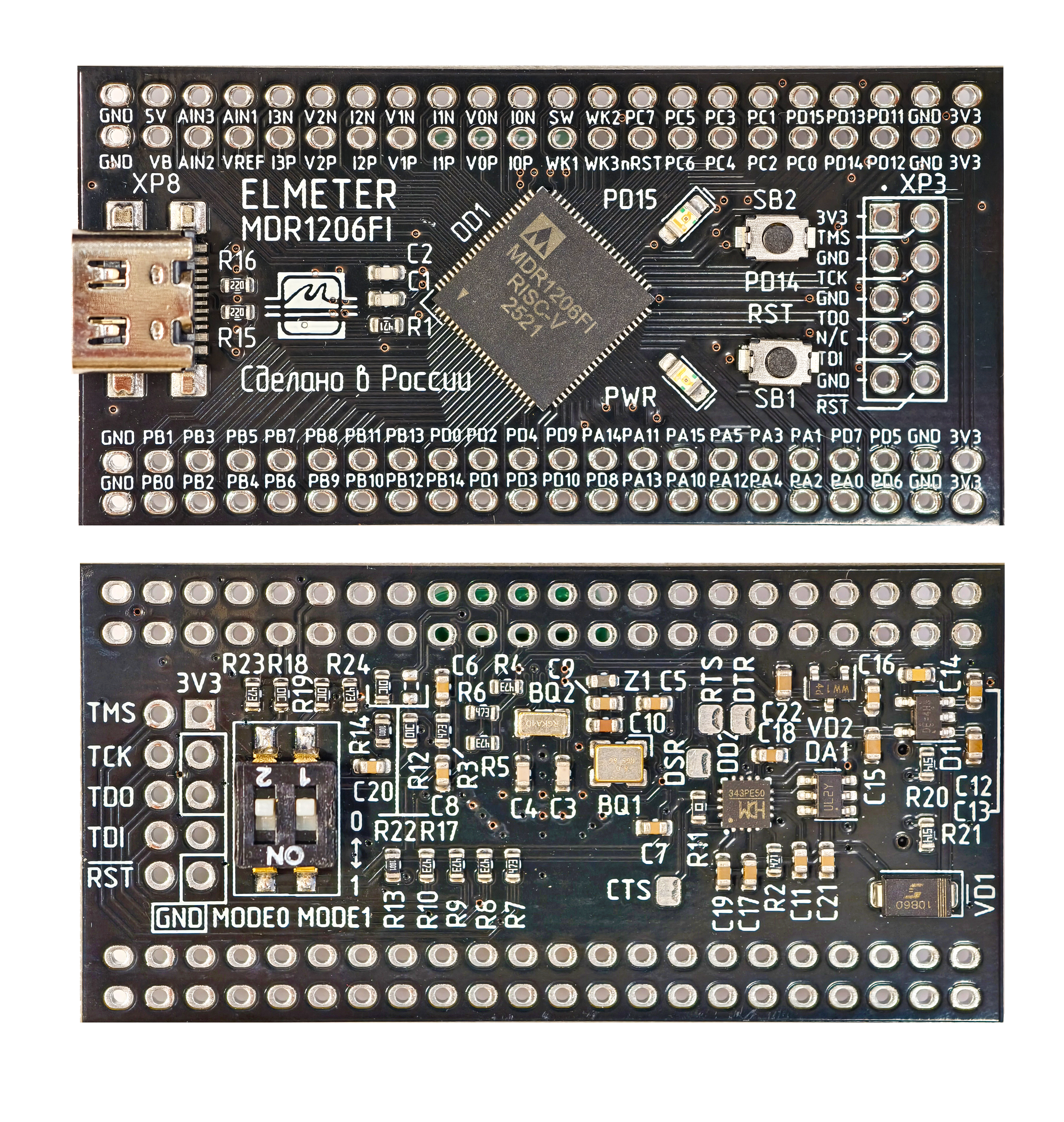

MDR1206FI-Mini отладочная плата микроконтроллера

Малогабаритная отладочная плата с установленным микроконтроллером MDR1206FI. Микросхема входит в реестр и соответствует 719 ПП РФ как отечественная микросхема (номер в реестре ГИСП: 10590735).

Отладочные интерфейсы:

JTAG, порты PA[9:6];
USB Type-C.

Кнопки, переключатели:

SB1: Кнопка сброса "RST";
SB2: Пользовательская кнопка "PD14";
«MODE0, MODE1»: Установка режимов загрузки и отладки.

Индикация:

Индикатор питания "PWR";
Пользовательский светодиод "PD15”.

Кварцевые резонаторы:

BQ1: 8 МГц (HSE);
BQ2: 32,768 кГц (LSE).

Разъемы:·

XP3: JTAG-разъем (для отладки, не запаян);
XP8: USB Type-C (для подачи питания, для отладки).

Компоненты на плате:

DD2: USB-UART СH343P, для программирования через UART (PB[0]: TX, PB[1]: RX);
D1: регулятор напряжения:

Форм-фактор: SOT-23-5;
Вход: 3,6-5,5 В;
Выход: 3,3 В, 300 мА.

Варианты подачи питания:

Подключение через USB Type-C (5 В);
Подача 3,3 В на любой вывод 3V3;
Подача 5 В на любой вывод 5V.

Габаритные размеры: 59×30×8 мм

Средства программирования и отладки:

Программаторы типа J-Link, IAR I-jet и др. В случае использования IAR I-jet возможна работа в IDE IAR Embedded Workbench for RISC-V, в остальных случаях возможна работа в IDE Eclipse (через OpenOCD).

Совместимость микроконтроллеров и средств отладки см. на странице техподдержки: Среды отладки и программаторы

Комплектация при поставке: Отладочная плата, штыревые планки (PLD-40 - 2 шт., PLD-10R - 1 шт.), - в антистатическом пакете.

Наименование для заказа: MDR1206FI-Mini отладочная плата микроконтроллера ТСКЯ.468998.150

Руководство по эксплуатации: в подготовке.
