Помехозащищенное кодирование применяется для надёжной передачи данных по каналу связи, в котором может присутствовать источник помех. В МК К1986ВЕ8Т и К1986ВК01GI в качестве таких каналов связи выступают шины, осуществляющие передачу данных как между внутренними блоками МК, например, внутренняя память - ядро, так и между внутренними и внешними блоками, например, внешняя память - ядро. Само помехозащищенное кодирование, а также декодирование с коррекцией ошибок, осуществляется на аппаратном уровне с помощью специальных блоков. В качестве используемого самокорректирующегося кода применяется код Хэмминга с разными видами кодовых слов:

- К1986ВЕ8Т: (7,4) с битом чётности для задания режима работы;
- К1986ВЕ8Т, К1986ВК01GI: (7,4) с битом чётности для задания режимах запуска EXTBUS_CFG+JB или EXTBUS_CFG+JA;
- К1986ВЕ8Т, К1986ВК01GI: (72,64) для внутренней памяти и памяти на внешней шине.

В данной статье кратко рассмотрено помехозащищенное кодирование на основе кода Хэмминга 7,4.

Содержание

1. Общий алгоритм генерации ECC и коррекции ошибок на основе кода Хэмминга 2. Начальная информация о коррекции ошибок на основе кода Хэмминга 7,4 3. Программная генерация ECC

1. Общий алгоритм генерации ECC и коррекции ошибок на основе кода Хэмминга

Общий алгоритм коррекции ошибок (ECC), основанный на коде Хэмминга, на примере операции записи/чтения в МК К1986ВЕ8Т/К1986ВК01GI:

1. Запись слова А:

• Кодирование исходного слова А. На основании записываемых данных (для слов (72,64) также используется адрес) вычисляется проверочные (контрольные) биты ECC, которые передаются на запись совместно с исходным словом А.

• Запись слова А вместе с контрольными битами ECC.

2. Чтение слова А:

• Чтение слова А совместно с контрольными битами ECC.

• На основании данных (для (72,64) данных и адреса) слова А производится повторный расчёт контрольных бит ECC.

• Сравнение считанных проверочных бит ECC с заново рассчитанными. Если проверочные биты совпадают, значит ошибок нет, ECC биты отбрасываются и исходное слово А передаётся дальше на чтение.

• Если проверочные биты не совпадают и имеет место одиночная ошибка, то происходит её исправление, операция чтения при этом также успешно выполняется. Если обнаружена двойная ошибка, то данные не восстанавливаются, и происходит ошибка чтения.

2. Начальная информация о коррекции ошибок на основе кода Хэмминга 7,4

В данном разделе рассмотрено построение кода Хэмминга 7,4, чтобы понять, как производится генерация ECC и коррекция одиночных ошибок.

Для обеспечения надёжной передачи данных в ненадёжном канале связи при кодировании на основе кода Хэмминга необходимо выполнение условия (1).

2^k>=k+m+1, (1)

где m - длина исходного слова, k - длина контрольных бит.

Для надёжной передачи 4 бит информации (m), исходя из выше указанного неравенства (1), необходимо добавить к ним ещё 3 проверочных бита (k).

В обозначении 7,4 первое число (7) определяет количество бит закодированного слова, второе (4) - количество бит исходного слова.

Пусть имеется исходное слово A = (a3, a2, a1, a0). Для возможности исправить единичную ошибку с помощью кодирования Хэмминга необходимо вычислить контрольные биты ЕСС на основании исходного слова, которые будут передаваться совместно со словом А. Таким образом, в результате кодирования получится слово X = (r2, r1, r0, a3, a2, a1, a0), где r[2:0] - проверочные (контрольные) биты ECC.

Вычисление проверочных разрядов r[2:0] выполняется по формулам (2).

r2 = a3 ⊕ a2 ⊕ a1;

r1 = a3 ⊕ a2 ⊕ a0; (2)

r0 = a3 ⊕ a1 ⊕ a0;

⊕ - сложение по модулю 2.

Данные уравнения для проверочных бит подобраны таким образом, чтобы каждый проверочный бит r зависел сразу от нескольких бит a исходного слова. При этом изменение одного бита исходного слова вызовет изменение как минимум двух проверочных бит. По этим изменениям и определяется ошибка.

Для математического описания кодирования и декодирования исходных слов вводят специальные матрицы: матрицу G генерации и матрицу H проверки.

Матрица генерации G формирует закодированное слово путём перемножения слова A и матрицы генерации G, формула (3).

X = AG, (3)

операция суммирования производится по модулю 2.

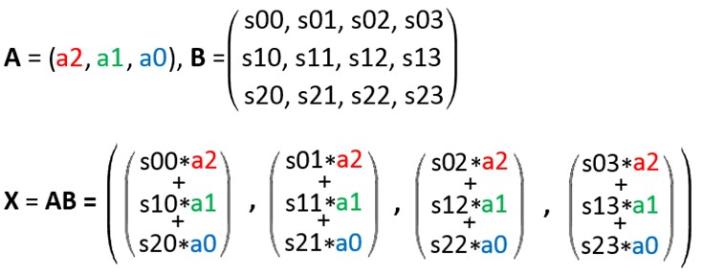

Операция умножения матриц приведена на рисунке 1.

Рисунок 1 - Произведение матриц AB

При перемножении матриц для кодирования Хэмминга вместо «+» используется ⊕ (сложение по модулю 2).

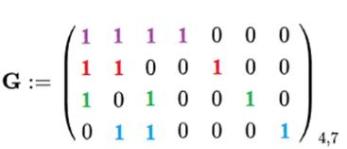

Матрица G для кода 7,4 показана на рисунке 2.

Рисунок 2 - Матрица генерации G

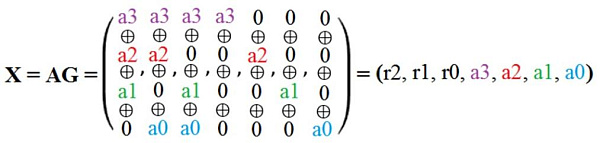

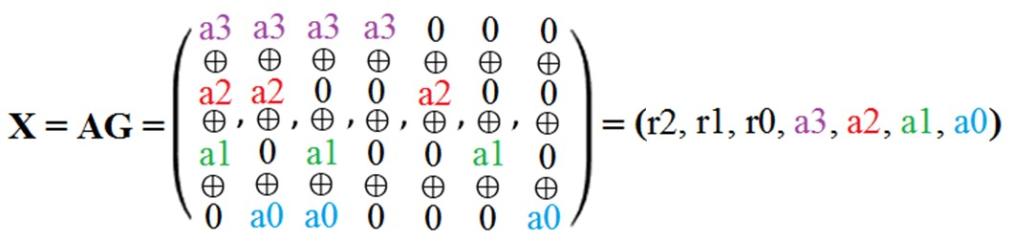

Произведение матриц AG приведено на рисунке 3.

Рисунок 3 - Произведение матриц AG

Таким образом, перемножив A и G, было получено закодированное слово X, состоящее из слова A и проверочных бит r[2:0].

При чтении закодированного слова X заново выполняется расчёт контрольных бит на основе слова А, а затем вычисленные и считанные контрольные биты складываются по модулю 2, формулы (4). Результат сложения образует так называемый синдром S = {S2, S1, S0}. По синдрому определяется ошибка, если таковая была.

S2 = r2 ⊕ r2' = r2 ⊕ a3 ⊕ a2 ⊕ a1;

S1 = r1 ⊕ r1' = r1 ⊕ a3 ⊕ a2 ⊕ a0; (4)

S0 = r0 ⊕ r0' = r0 ⊕ a3 ⊕ a1 ⊕ a0;

где r[2:0]' - заново вычисленные проверочные биты на основе считанного слова А.

Для расчёта синдрома S[2:0], аналогично матрицы генерации G, вводят проверочную матрицу H. Синдром формируется путём перемножения считанного слова X и транспонированной проверочной матрицы H^T, формула (5).

S = X H^T (5)

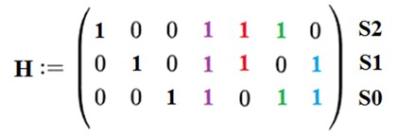

Проверочная матрица H для кода Хэмминга 7,4 имеет вид, показанный на рисунке 4.

Рисунок 4 - Проверочная матрица H

Каждая строка этой таблицы при побитом перемножении на слово X образует соответствующий бит синдрома.

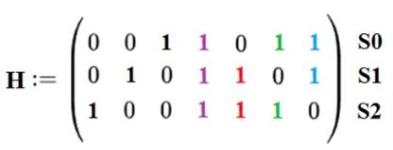

Если поменять местами строки 1 и 3, то получим проверочную матрицу, указанную в спецификации, при этом изменится порядок следования бит синдрома S = {S0, S1, S2} (рисунок 5).

Рисунок 5 - Проверочная матрица H из спецификации на МК К1986ВЕ8Т/К1986ВК01GI

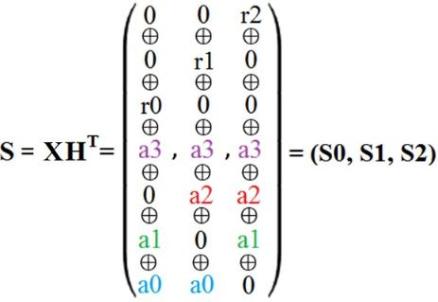

Операция перемножения X и H^T (H матрица из спецификации) приведена на рисунке 6.

Рисунок 6 - Произведение матриц XH^T

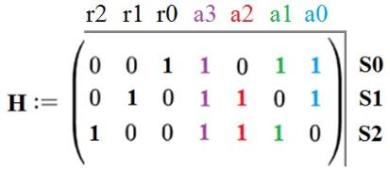

По получившемуся вектору синдрома и проверочной матрице H можно определить, где произошла ошибка. Если ошибки не было, то синдром равен 0: S = (0, 0, 0). Если же произошла одиночная ошибка, то совпадающий с синдромом столбец указывает на ошибочный бит (рисунок 7).

Рисунок 7 - Определение ошибки по проверочной матрице H с использованием синдрома S

Так, например, если синдром S = (0, 1, 0), значит, ошибка произошла в r1, если S = (0, 1, 1), то ошибка в a2. Определив по синдрому ошибочный бит, необходимо его инвертировать, чтобы восстановить исходное слово.

К сожалению, данный код Хэмминга (7,4) может применяться только в условиях возникновения однократных ошибок. Если произойдет две и более ошибки, то отличить их от одинарной не получится, а поэтому в данном случае исправление одной ошибки не приведёт к восстановлению исходного слова.

Чтобы этого избежать, вводят дополнительный бит четности p (parity), с помощью которого можно определить, произошла одиночная ошибка либо двойная и более. Тогда, если имеет место однократная ошибка, слово можно исправить, если двукратная - слово восстановлению не подлежит.

Бит чётности может занимать любую позицию в закодированном слове. В МК К1986ВЕ8Т/К1986ВК01GI бит четности расположен на 0 позиции проверочных бит, формула (6).

X = (r2, r1, r0, p, a3, a2, a1, a0) (6)

Бит чётности p вычисляется на основе всех остальных бит слова X путём их сложения по модулю 2, формула (7).

p = r2 ⊕ r1 ⊕ r0 ⊕ a3 ⊕ a2 ⊕ a1 ⊕ a0; (7)

При определении ошибки заново вычисляется бит чётности p' и складывается со считанным битом p, при этом данный результат будет являться новым битом синдрома. Так как бит чётности был добавлен на 0 позицию проверочных бит, то слово синдрома S = {S0, S1, S2, S3} приобретёт вид, как показано в формулах (8).

S0 = p ⊕ p' = p + r2 ⊕ r1 ⊕ r0 ⊕ a3 ⊕ a2 ⊕ a1 ⊕ a0;

S1 = r0 ⊕ r0' = r0 ⊕ a3 ⊕ a1 ⊕ a0;

S2 = r1 ⊕ r1' = r1 ⊕ a3 ⊕ a2 ⊕ a0; (8)

S3 = r2 ⊕ r2' = r2 ⊕ a3 ⊕ a2 ⊕ a1;

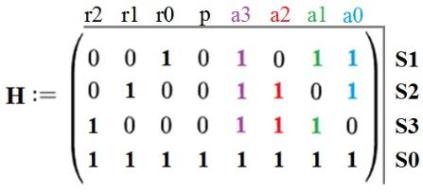

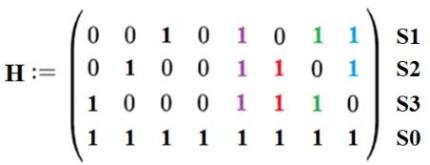

С учётом бита чётности проверочная матрица H будет иметь вид, показанный на рисунке 8.

Рисунок 8 - Проверочная матрица с учётом бита чётности

Как и в предыдущем случае, при возникновении одиночной ошибки позиция инвертированного бита определяется по совпадению синдрома и столбца проверочной матрицы (рисунок 9). Однако теперь, если значение синдрома не совпадает ни с одним из столбцов и не равно 0, значит, произошло более одной ошибки, и, следовательно, слово исправить нельзя.

Рисунок 9 - Определение ошибки по проверочной матрице H с использованием синдрома S

Для кода Хэмминга (72,64) генерации ECC и коррекция ошибок осуществляется точно таким же образом, но используемые матрицы больше. Надо заметить, что для кода (72, 64) расстояние Хэмминга позволяет определять двойные ошибки, а потому бит чётности в данном коде не используется.

3. Программная генерация ECC

В спецификации приведён пример программного вычисления проверочных бит ЕСС для кода Хэмминга (72, 64). Как уже было отмечено ранее, в данном коде не используется бит чётности, поэтому алгоритм вычисления ECC для кода (7,4) с битом чётности будет отличаться от алгоритма для кода (72,64). В связи с этим далее будет рассмотрена программная реализация вычисления ECC для кода (7,4) c битом чётности на примере вычисления бит CFGx в режимах запуска EXTBUS_CFG+JB и EXTBUS_CFG+JA.

Процесс вычисления проверочных бит заключается в перемножении исходного слова А и матрицы генерации ECC, которой является правая часть проверочной матрицы H. Код функции вычисления закодированного слова приведён во фрагменте кода 1.

Фрагмент кода 1 - Функция генерации закодированного слова на основе кода Хэмминга 7,4 с битом чётности

uint8_t Gen_ECC(uint8_t data)
{
    uint8_t G[] = {0, 0xB,0xD,0xE}; // Матрица генерации
    uint8_t i = 0, j = 0, res = 0, inputw = 0;
    data = data & 0xF;
    for (i=1; i<4; i++) {     // Формирование r3-r1
        inputw = data & G[i]; // Выбор необходимых информационных бит для формирования
                              // контрольного бита
        res=0;
        for (j=0; j<4; j++)
            res = res ^ ((inputw >> j) & 0x01); // Суммирование выбранных информационных бит
                                                // по модулю 2 для получения одного
                                                // контрольного бита
        data |= res<<(i+4); // Дописывание контрольных бит к исходному слову
    }
    res=0; // Формирование бита чётности p
    for (j=0; j<8; j++)
    res = res ^ ((data >> j) & 0x01); // Суммирование всех бит получившегося слова
                                      // для нахождения бита чётности (S0)
    return data |= res<<4;
}

В начале функции инициализируется массив генерации G[], при этом каждый элемент данного массива будет представлять строку правой части матрицы H. Далее в цикле формируются проверочные биты путем выборки необходимые информационных бит из исходного слова, а именно, накладывается маска из массива генерации, после чего они суммируются по модулю 2. Данный цикл выполняется для трёх проверочных бит, после чего полученные проверочные биты дописываются к информационным битам. Далее вычисляется бит чётности p путем суммирования по модулю 2 всех проверочных и информационных бит. Бит чётности также дописывается в кодируемое слово.

Получившиеся значения закодированного слова для всех исходных значений бит CFGx[3:0] приведены в таблице 1.

Таблица 1 - Исходные и закодированные слова на основе кода Хэмминга 7,4 с битом чётности

Закодированное слово	Проверочные биты ECC	Информационные биты CFGx
0x00	0000	0000
0x71	0111	0001
0xB2	1011	0010
0xC3	1100	0011
0xD4	1101	0100
0xA5	1010	0101
0x66	0110	0110
0x17	0001	0111
0xE8	1110	1000
0x99	1001	1001
0x5A	0101	1010
0x2B	0010	1011
0x3C	0011	1100
0x4D	0100	1101
0x8E	1000	1110
0xFF	1111	1111
