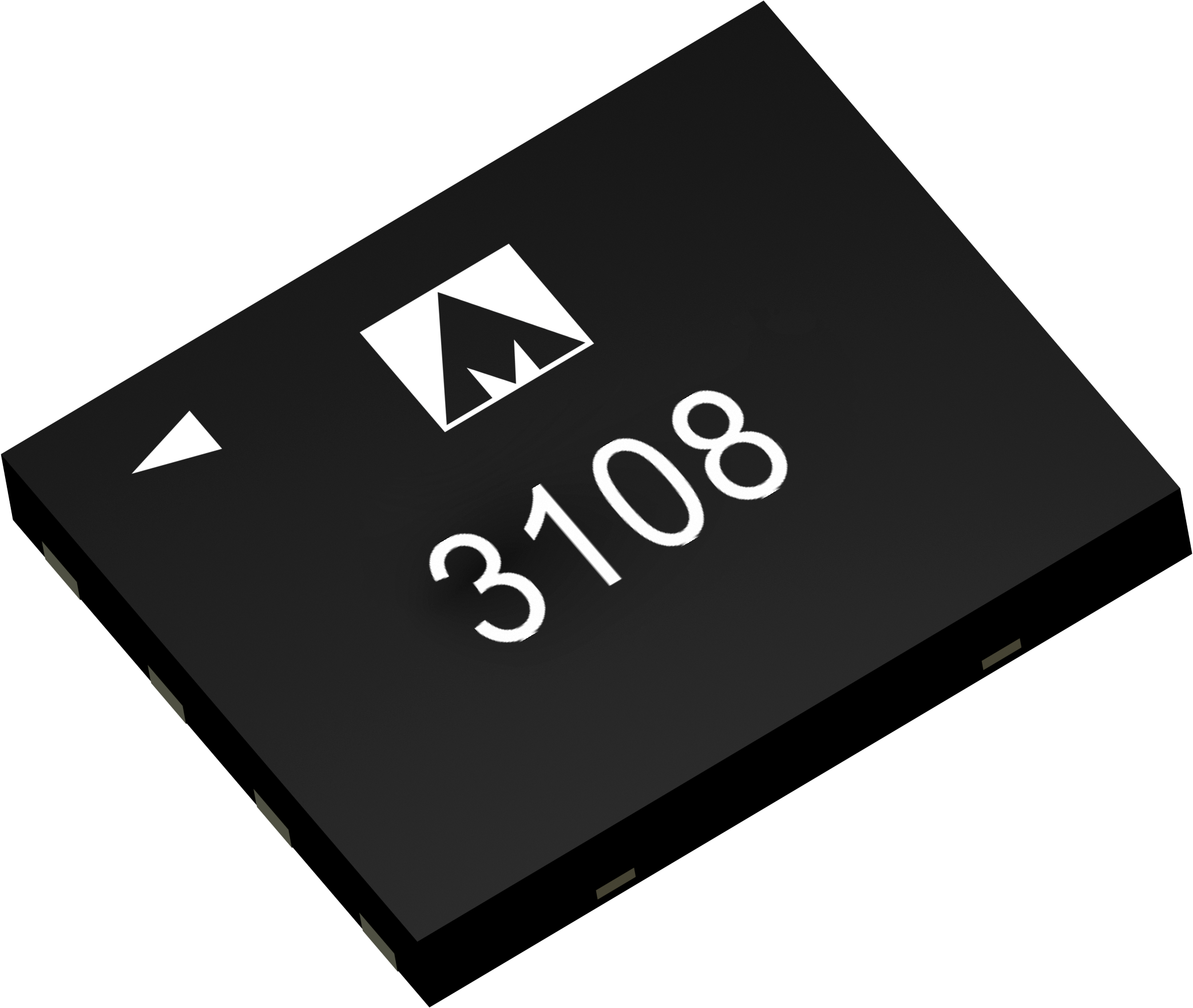

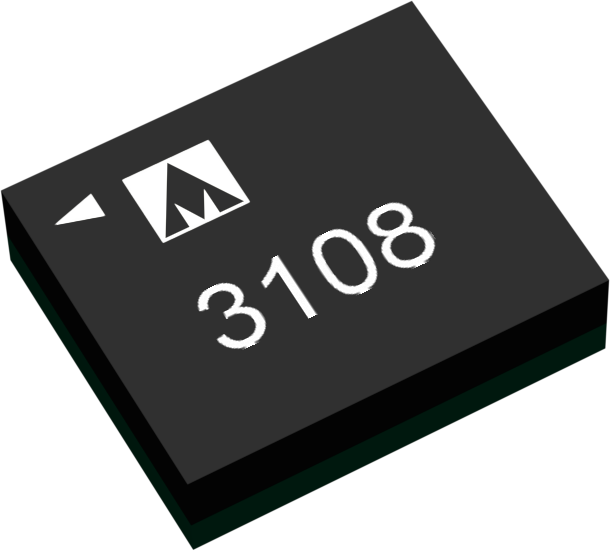

Микросхемы MDR3108 (3109,3110)FI представляют собой приемопередатчик интерфейса CAN и предназначены для организации полудуплексного канала связи с максимальной скоростью передачи данных до 5 Мбит/с.
Микросхемы доступны в трех исполнениях, отличающихся назначением вывода «5», варианты:
- Вывод не задействован – MDR3108FI;
- Вывод питания цифровых входов и выходов – MDR3109FI;
- Вывод источника опорного напряжения – MDR3110FI;
Основные характеристики:
- Соответствует стандарту ISO 11898-1-2015;
- Напряжение питания Ucc от 3,0 до 5,5 В;
- Напряжение питания Ucc_io (для MDR3109FI) от 3,0 до 5,5 В;
- Защита выходов передатчика ± 40 В от короткого замыкания и перегрева для применения в 12/24 В автомобильных и промышленных системах управления;
- Быстродействующий дифференциальный приемник с диапазоном входного синфазного напряжения от минус 30 до плюс 30 В;
- Режимы работы:
– режим «Нормальный», максимальная скорость передачи данных до 5 Мбит/с;
– режим «Ожидание» с пониженным энергопотреблением с функцией wake-up;
– Входы TXD, STB совместимы с 3,3 В логическими уровнями;
- Рабочий диапазон температур от минус 40 °С до + 125 °C.
Возможные области применения: автомобильная электроника, промышленное оборудование.
Микросхемы К5559ИН14АFI являются близкими аналогами К5559ИН14АSI, отличаются типом корпуса (посадочные места совместимы).
Рекомендуются для новых разработок.
Подача заявки на внесение в Реестры запланирована.
Запросы на образцы микросхем принимаются, ориентировочный срок поставки – 4 квартал 2025 г.
