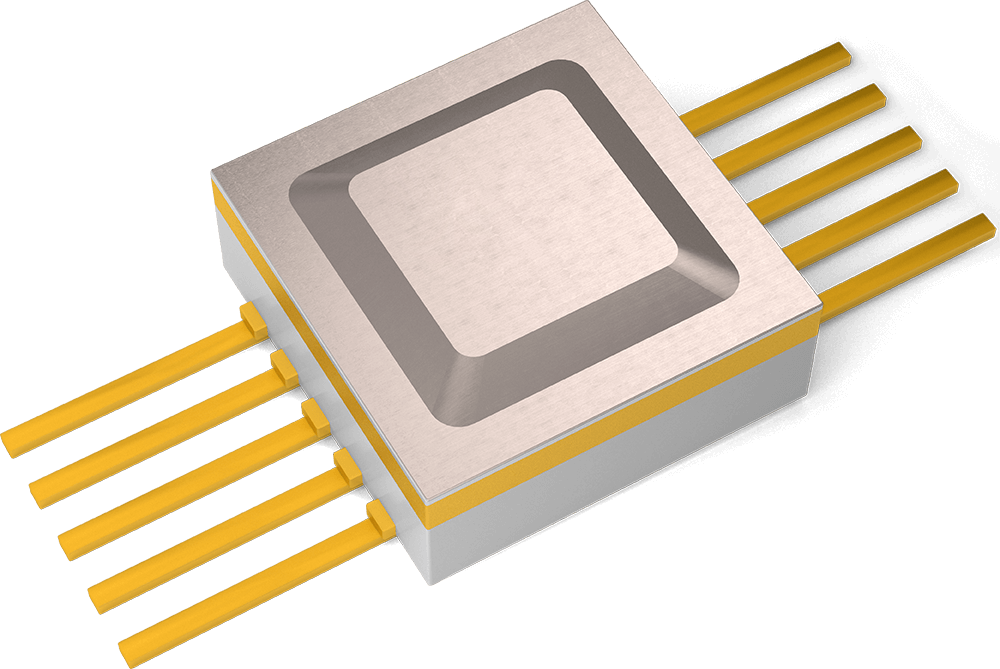

Микросхемы интегральные представляют собой приемопередатчик интерфейса CAN и предназначены для организации полудуплексного канала связи с максимальной скоростью передачи данных до 1 Мбит/с.
Микросхемы К5559ИН14ВУ с входом управления режимом «Выключено» nSHDN.. Основные области применения: автомобильные и промышленные системы управления.
Основные характеристики микросхем:
- Соответствует стандарту ISO11898-2;
- Напряжение питания от 4,5 до 5,5 В;
- Защита выходов передатчика ± 40 В от короткого замыкания и перегрева для применения в 12/24 В автомобильных и промышленных системах управления;
- Быстродействующий дифференциальный приемник с диапазоном входного синфазного напряжения от минус 10 до плюс 10 В;
- Четыре режима работы:
- режим «Нормальный», максимальная скорость передачи данных до 1 Мбит/с;
- режим «Контроль скорости нарастания/ спада выходного дифференциального напряжения передатчика» для улучшения электромагнитной совместимости, скорость передачи данных от 62,5 до 500 Кбит/с;
- режим «Ожидание» с пониженным потреблением;
- режим «Выключено»;
- Входы TXD, SHDN и nSHDN совместимы с 3,3 В логическими уровнями;
- Рабочий диапазон температур от минус 60 °С до плюс 125 °C.
