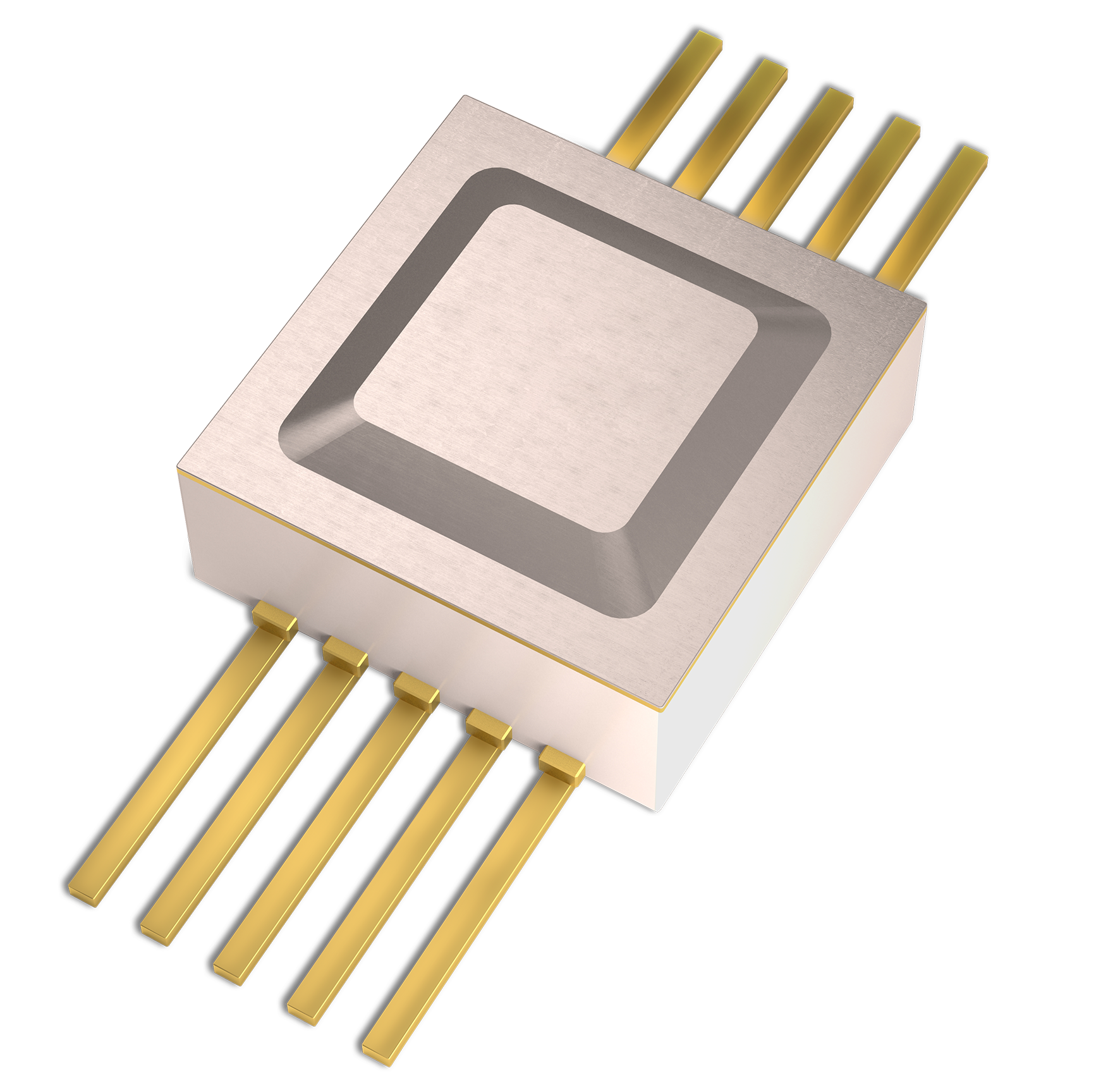

Микросхемы являются интерфейсными интегральными схемами между CAN FD‑контроллером и физической линией передачи данных. Применяются для высокоскоростной дифференциальной передачи данных в соответствии с стандартом ISO 11898-1-2015. Скорость передачи данных до 5 Мбит/с.
Микросхемы MDR31105 с выходом источника опорного напряжения.
Основные области применения: автомобильные и промышленные системы управления.
Основные характеристики микросхемы:
- Соответствует стандарту ISO 11898-1-2015;
- Напряжение питания UСС от 3,0 до 5,5 В;
- Защита выходов передатчика ± 40 В от короткого замыкания и перегрева для применения в 12/24 В автомобильных и промышленных системах управления;
- Быстродействующий дифференциальный приемник с диапазоном входного синфазного напряжения от минус 30 до плюс 30 В;
- Режимы работы:
- режим «Нормальный», максимальная скорость передачи данных до 5 Мбит/с;
- режим «Ожидание» с пониженным энергопотреблением с функцией wake-up;
- Входы TXD, STB совместимы с 3,3 В логическими уровнями;
- Рабочий диапазон температур от минус 60 °С до плюс 125 °C.
