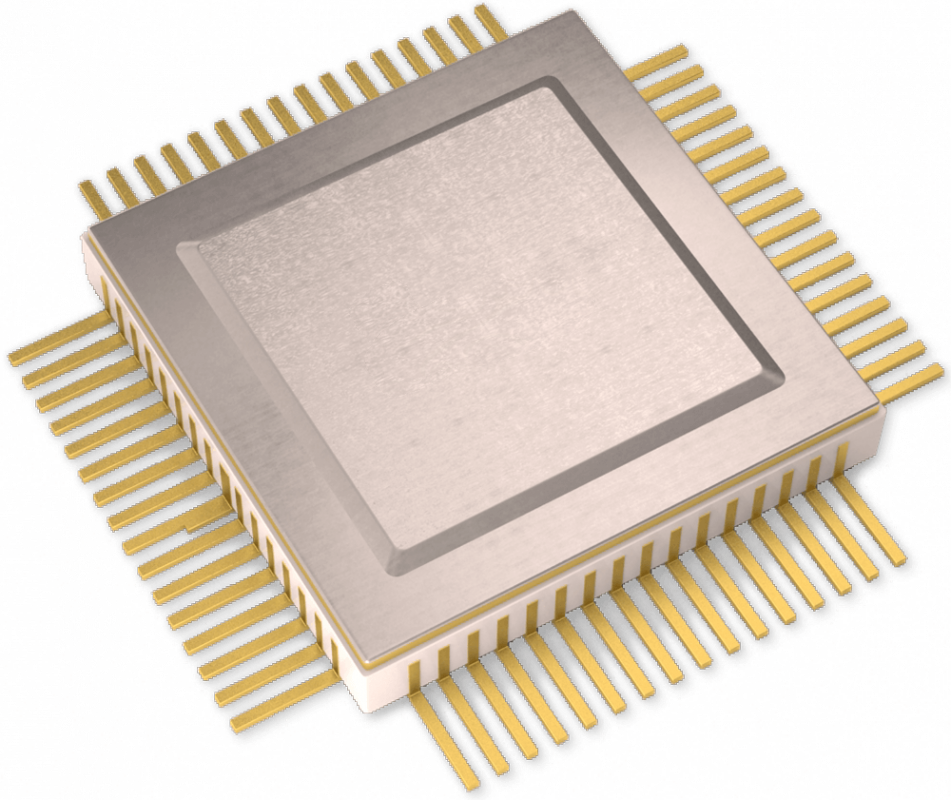

Микросхема 5576РТ1У представляет собой однократно программируемое ПЗУ для конфигурирования ПЛИС. Емкость ПЗУ 1 Мбит.
Для записи (программирования) информации пользователями и конфигурирования ПЛИС доступно 768 Кбит. Другой памяти, доступной для обращения извне, нет. Микросхема обеспечивает конфигурирование ПЛИС серии 5576ХС и аналогичных им и является энергонезависимой.
Поддерживаются режимы конфигурирования passive serial (PS) и active serial (AS). Имеется возможность каскадного включения группы микросхем.
Основные характеристики микросхемы:
- Емкость ПЗУ 768 Кбит (фактический объем памяти составляет 786432 бит);
- Диапазон напряжения питания (3,0 – 3,6) В;
- Ток потребления в режиме хранения,ICCS,не более 5мА;
- Динамический ток потребления в режиме конфигурирования, IOCC, не более 40мА;
- Период следования импульсов тактовых сигналов внутреннего генератора, TC (DCLK), (150 – 250) нс;
- Коэффициент программируемости, NPR, не менее 0,7;
- Температурный диапазон: от минус 60°С до плюс 100°С.
