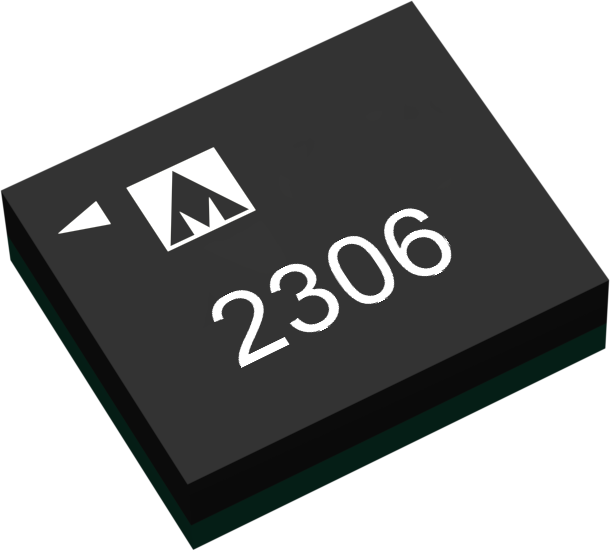

MDR2306FI ( 2306 )

Основные характеристики:

Информационная емкость 64Мбит;
Последовательный SPI интерфейс с поддержкой режимов dual-SPI и quad-SPI, с тактовой частотой до 100 МГц;
1024 сектора по 8 Кбайт;
Размер страницы для программирования 512 байт;
Возможность стирания страницы, сектора и всей памяти;
Поддержка режима Hold – приостановка операций на шине SPI посредством внешнего вывода;
Функция защиты сектора от стирания и записи: аппаратная проверка сектора для предотвращения стирания и записи;
Аппаратный алгоритм автоматического стирания и верификации страницы, сектора или всей памяти;
Аппаратный алгоритм автоматической записи и верификации данных по указанному адресу;
Программный метод детектирования окончания циклов стирания и записи;
Поддержка режимов Program/Erase Suspend – приостановка операций программирования/стирания;
Поддержка режима пониженного энергопотребления;
20 000 циклов записи/стирания данных;
Время сохранения данных 20 лет;
Ток в режиме пониженного энергопотребления не более 200 мкА;
Динамический ток потребления не более 20 мА;
Напряжение питания от 1,8 до 3,6 В;
Рабочий диапазон температур: минус 40 … 85°C;
Корпус: DFN8 5×6 (1,27).

Отладочные комплекты

Комплект демонстрационный EnergyMetr

Комплект демонстрационный EnergyMetr реализует трехфазный счетчик электроэнергии с шунтовыми датчиками тока.

Наименование для заказа: Комплект демонстрационный EnergyMetr

Комплект демонстрационный EnergyMetr реализует трехфазный счетчик электроэнергии с шунтовыми датчиками тока.

Модуль демонстрационный EnergyMetr реализован на комплекте микросхем для приборов учета:

Микроконтроллер MDR1206FI
Приемопередатчик по стандарту RS-485/RS-422 К5559ИН10АSI
FLASH память 64 Мбит с последовательным интерфейсом SPI MDR2306FI
Изолированный AC/DC контроллер
Прецизионный сигма-дельта модулятор с полной гальванической развязкой входного узла MDR5103FI

Функционал модуля:

измерение трехфазных напряжений (230/400 В);
изолированное измерение трехфазных токов (до 10 А);
измерение тока нейтрали (до 10 А);
вычисление параметров электрической сети;
сохранение настроек и журналов в микросхеме MDR2306FI;
изолированный интерфейс RS-485;
отображение информации на LCD;
оптические и электрический импульсные выходы;
часы реального времени с температурной коррекцией и батарейным питанием;
имитация датчиков вскрытия корпуса с пробуждением микроконтроллера;
питание от одной фазы 230 В (AC) или 5 В (DC).

В состав комплекта входит:

Модуль демонстрационный EnergyMetr – 1шт.
Диск с документацией, схемотехническими файлами и исходными кодами программ – 1 шт.
Техническая поддержка в процессе использования.
