К1986ВЕ92FI-Mini отладочная плата микроконтроллера

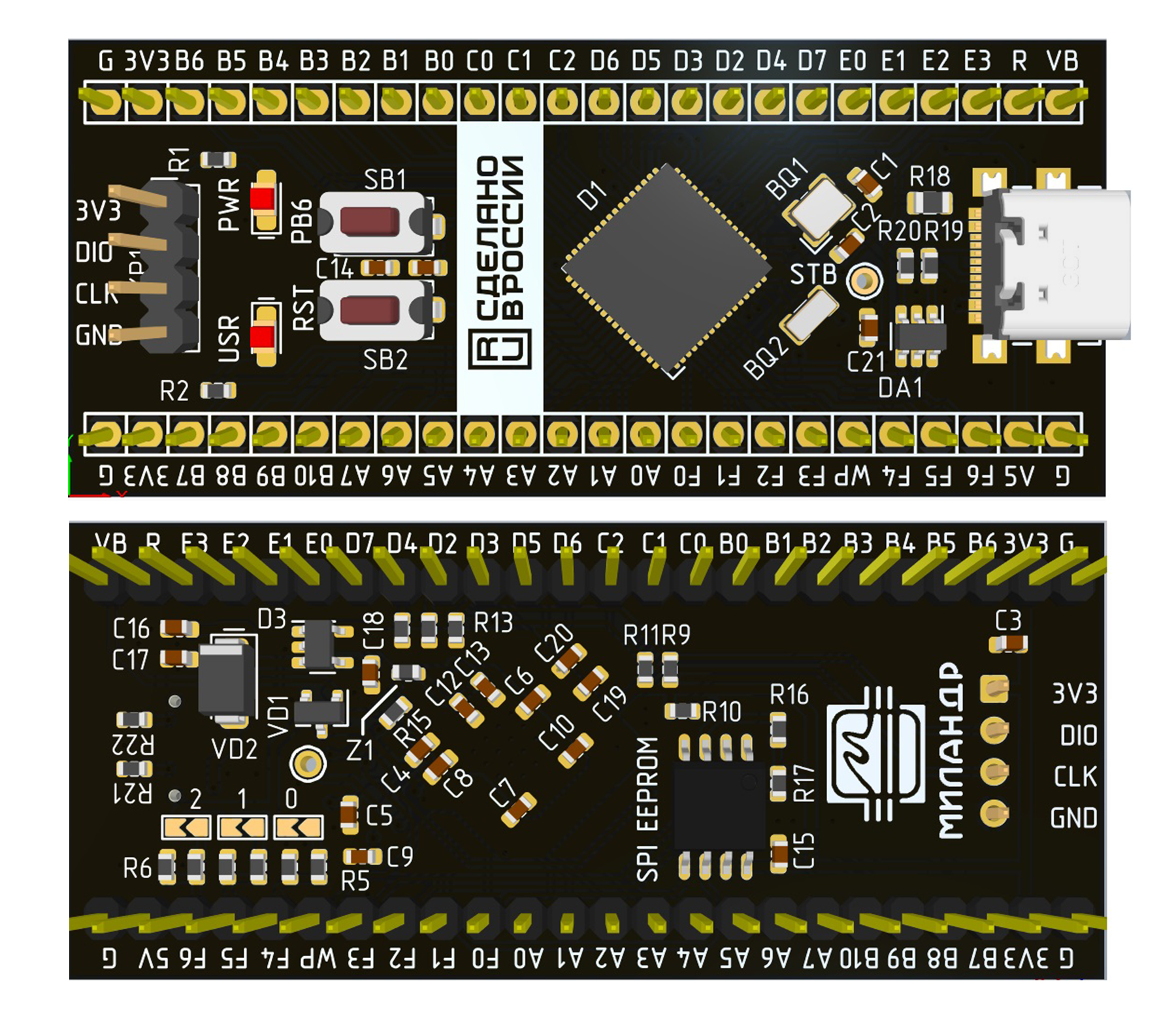

Малогабаритная отладочная плата с установленным микроконтроллером К1986ВЕ92FI (маркировка микросхемы: MDR1211FI). Микросхема входит в реестр и соответствует 719 ПП РФ как отечественная микросхема (номер в реестре ГИСП: 10559958).

Отладочные интерфейсы:

SWD_JTAG-B (режим MODE[2:0]="000"): является активным на плате;
SWD_JTAG-A: может быть установлен настройкой перемычек "2-1-0" на задней стороне платы.

Кнопки:

SB1: Пользовательская кнопка "PB6";
SB2: Кнопка сброса "RST".

Индикация:

Индикатор питания "PWR";
Пользовательский светодиод "USR" (PB7).

Кварцевые резонаторы:

BQ1: 8 МГц (HSE);
BQ2: 32,768 кГц (LSE).

Разъемы:

XP1: SWD-разъем (для отладки, не запаян);
XP2: USB Type-C (для подачи питания, интерфейс USB микроконтроллера).

Компоненты на плате:

D2: FLASH память с интерфейсом SPI (не установлена), посадочное место под корпус SOIC8-208;
D3: регулятор напряжения:

Форм-фактор: SOT-23-5;
Вход: 3,6-5,5 В;
Выход: 3,3 В, 300 мА.

Варианты подачи питания:

Подключение через USB Type-C (5 В);
Подача 3,3 В на любой вывод 3V3;
Подача 5 В на любой вывод 5V.

Габаритные размеры: 64×28×8 мм

Средства программирования и отладки: Внутрисхемный гальванически развязанный USB-программатор "CMSIS-DAP".

Могут быть применены аналогичные программаторы типа J-Link (среды: Keil uVision, CodeMaster ARM, IAR), типа ST-Link рассчитанные на семейство CORTEX-M3.

Совместимость микроконтроллеров и средств отладки см. на странице техподдержки: Среды отладки и программаторы

Комплектация при поставке: Отладочная плата, штыревые планки (PLS-24 - 2 шт., PLS-4R - 1 шт.), - в антистатическом пакете.

Наименование для заказа: К1986ВЕ92FI-Mini отладочная плата микроконтроллера ТСКЯ.468998.155

Примеры программ и схемотехнические файлы смотрите, пожалуйста, на странице сайта техподдержки https://support.milandr.ru/products/programmno_otladochnye_sredstva/k1986ve92fi-mini-otladochnaya-plata-mikrokontrollera/
