Выполнен на базе микроконтроллера MDR1206FI

Основные характеристики микроконтроллера

• Ядро: RISC-V BM-310S0
• Тактовая частота: до 48 МГц
• Питание: 1,8-3,6 В
• Корпус: QFN88 10×10×0,75 мм
• Память:
  • Flash: 512 Кбайт
  • ОЗУ: 112 Кбайт
• Генераторы:
  • HSI: 8 МГц
  • LSI: 31,25 кГц
  • HSE: 8-16 МГц (OSC), до 48 МГц (BYP)
  • LSE: 32-33 кГц (OSC), до 1 МГц (BYP)

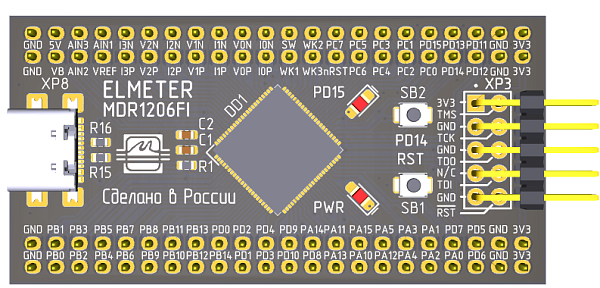

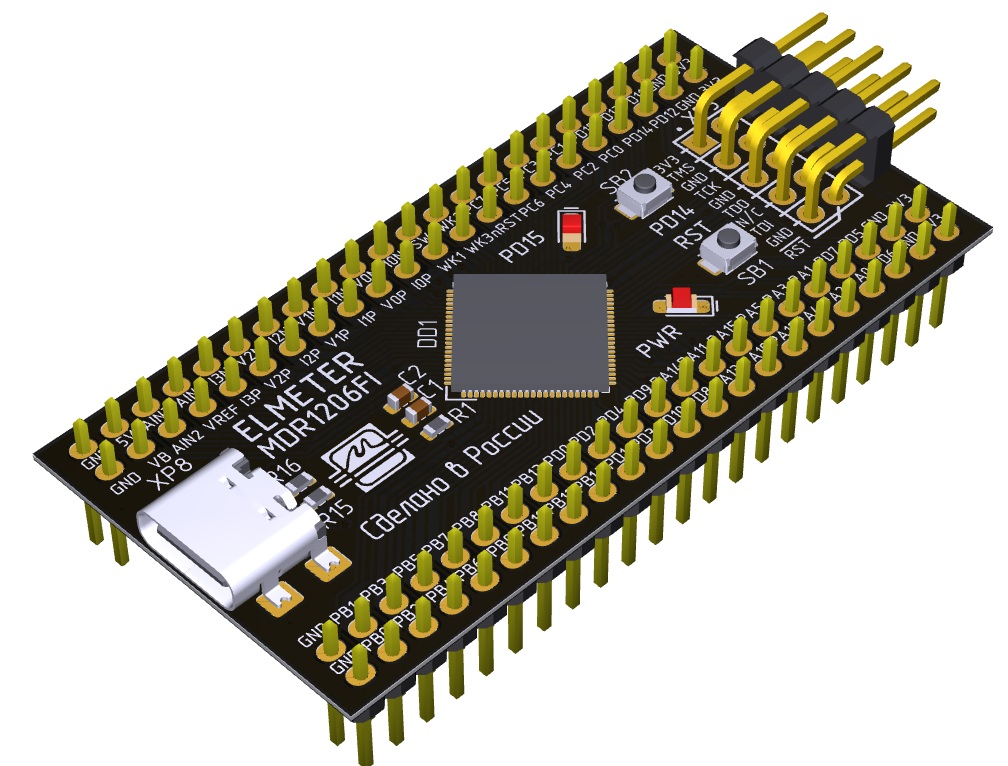

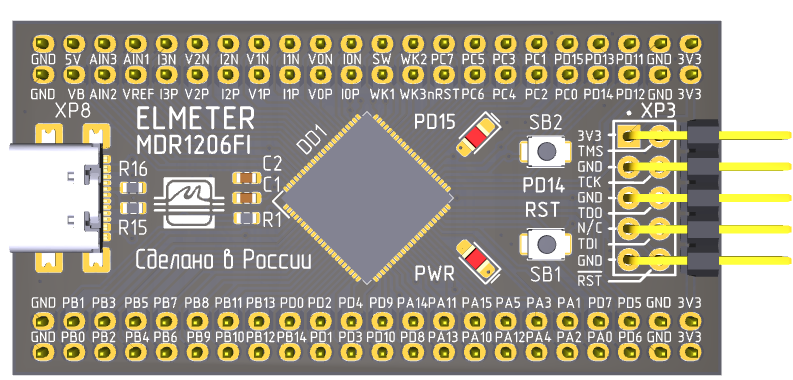

Внешний вид модуля сверху

Увеличить фото

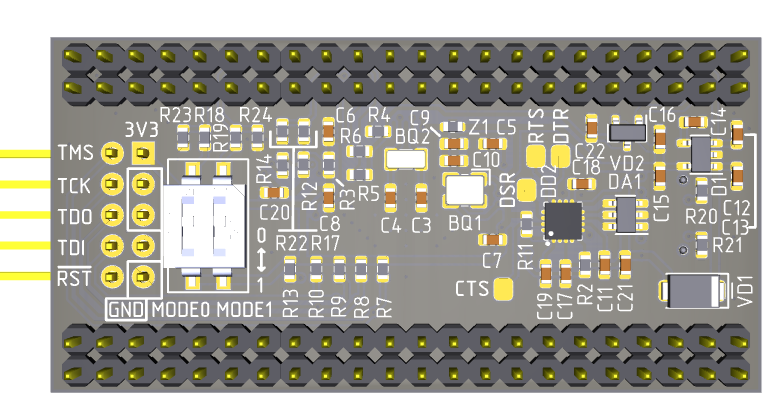

Внешний вид модуля снизу

Увеличить фото

Функциональные элементы

Отладочный интерфейс JTAG

• Порты PA[9:6]

Входы и выходы

• Входы:
  • Кнопка сброса "RST"
  • Пользовательская кнопка "PD14"
• Выходы:
  • Индикатор питания "PWR"
  • Пользовательский светодиод "PD15"

Кварцевые резонаторы

• BQ1: 8 МГц (HSE)
• BQ2: 32,768 кГц (LSE)

Разъемы

• USB Type-C (XP8)
• JTAG-разъем (XP3) для отладки

Дополнительные компоненты

• Преобразователь USB-UART СH343P, обеспечивающий возможность программирования по UART (PB[0]: TX, PB[1]: RX)
• Регулятор напряжения:
  • Форм-фактор: SOT-23-5
  • Вход: 3,6-5,5 В
  • Выход: 3,3 В, 300 мА

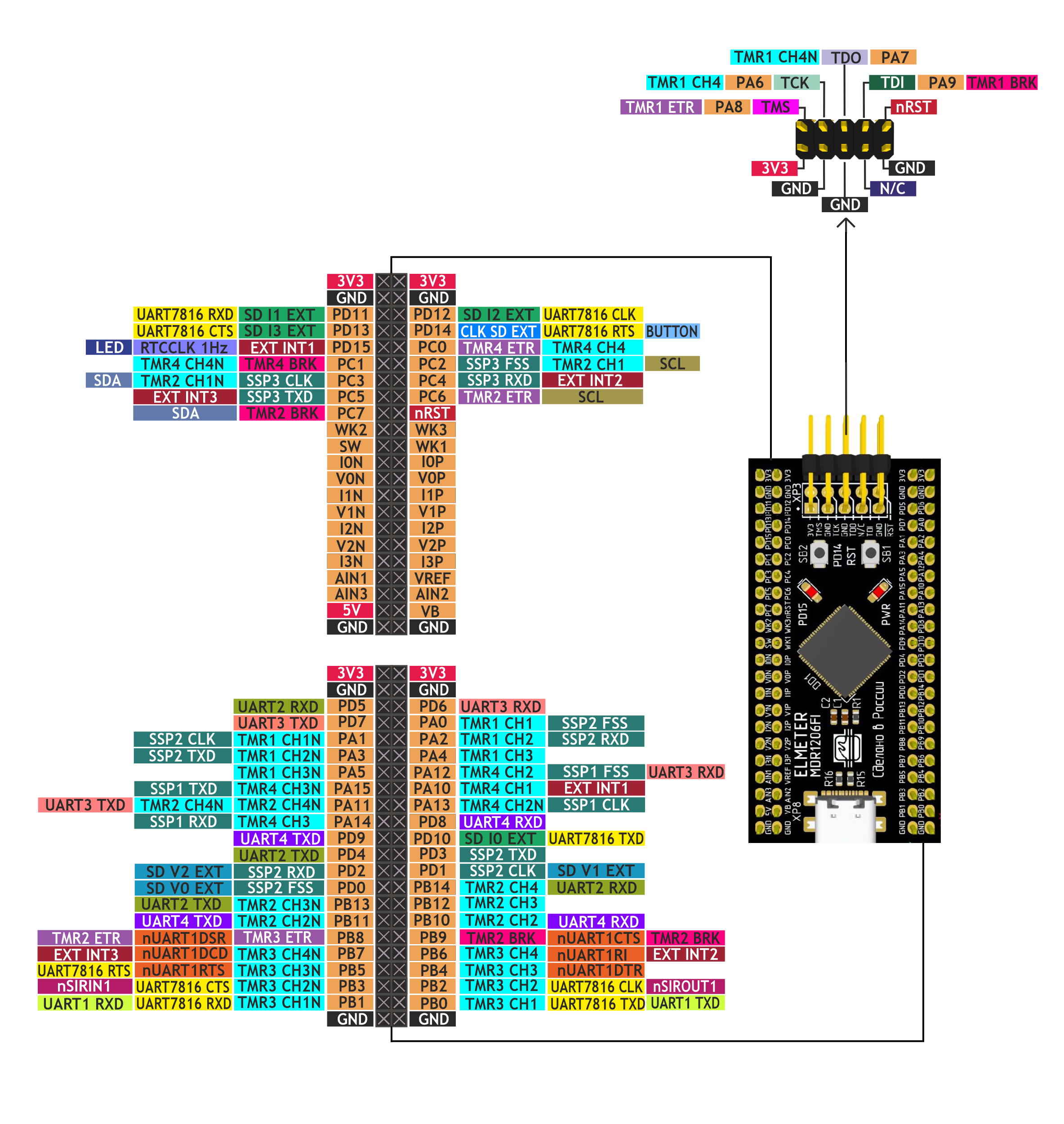

Распиновка модуля

Увеличить фото

Варианты подачи питания

1. Подключение через USB Type-C (5 В)
2. Подача 3,3 В на любой вывод 3V3
3. Подача 5 В на любой вывод 5V
