Выполнен на базе микроконтроллера MDR1206FI

Основные характеристики микроконтроллера

• Ядро: RISC-V BM-310S0
• Тактовая частота: до 48 МГц
• Корпус: QFN88 10×10×0,75 мм
• Память:
  • Flash: 512 Кбайт
  • ОЗУ: 112 Кбайт
• Генераторы:
  • HSI: 8 МГц
  • LSI: 32 кГц
  • HSE: 8-16 МГц
  • LSE: 32 кГц

Внешний вид модуля сверху

Увеличить фото

Внешний вид модуля снизу

Увеличить фото

Функциональные элементы

Отладочный интерфейс JTAG

• Порты PA[9:6]

Входы и выходы

• Входы:
  • Кнопка сброса "RST"
  • Пользовательская кнопка "PD14"
• Выходы:
  • Индикатор питания "PWR"
  • Пользовательский светодиод "PD15"

Разъемы

• USB Type-C (XP8)
• JTAG-разъем (XP3) для отладки

Дополнительные компоненты

• Преобразователь USB-UART СH343P, обеспечивающий возможность программирования по UART (PB[0]: TX, PB[1]: RX)
• Регулятор напряжения:
  • Форм-фактор: SOT-23-5
  • Вход: 3.6–5.5 В
  • Выход: 3.3 В, 300 мА

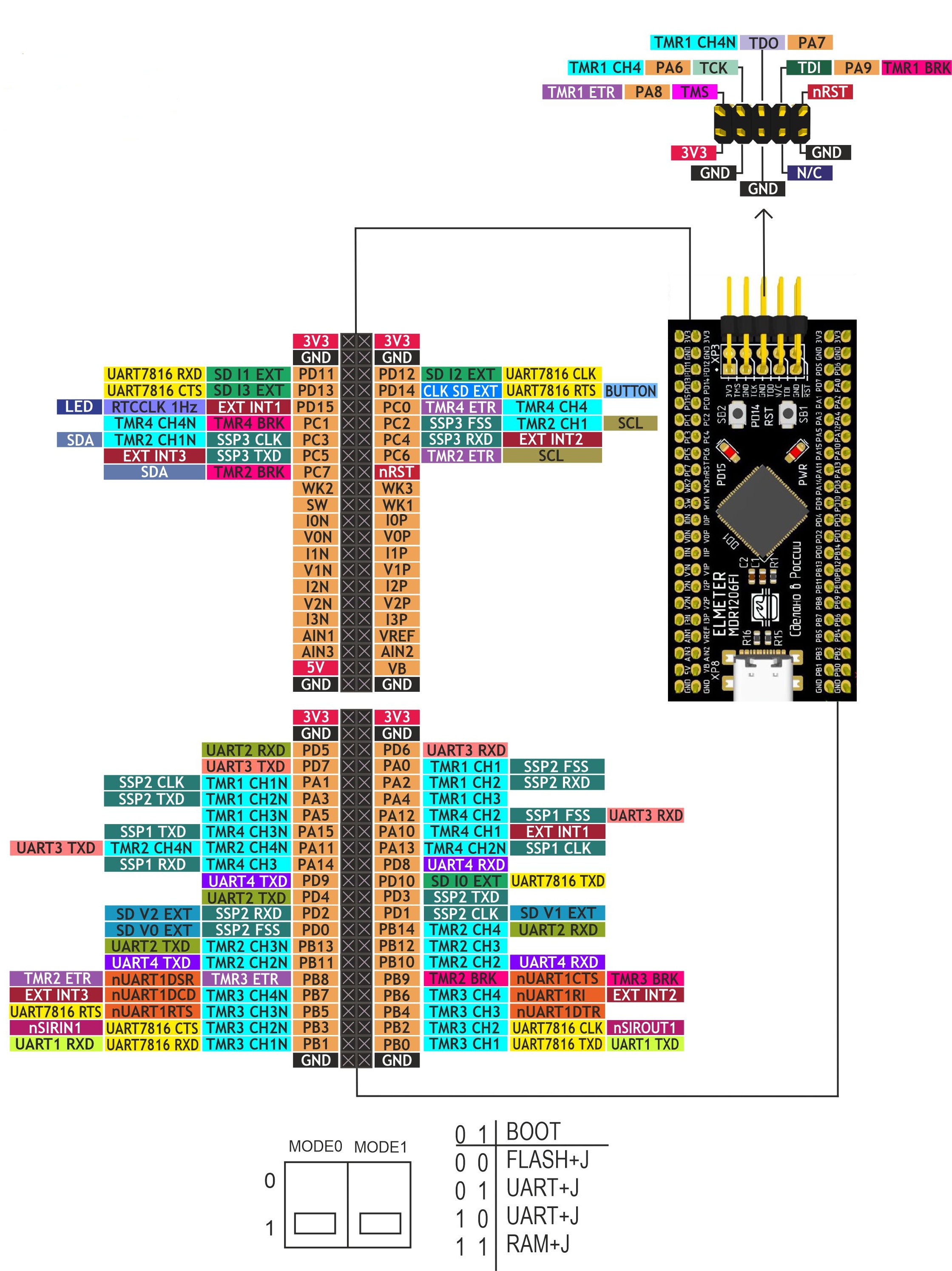

Распиновка модуля

Увеличить фото

Варианты подачи питания

1. Подача 3.3 В на любой вывод 3.3 В.
2. Подача 5 В на любой вывод 5 В.
3. Подключение через USB Type-C (5 В).
