Для программирования микроконтроллера MDR1215LGI, который реализует функции SPD (Serial Presence Detect), можно воспользоваться программатором CH341. В данной статье описано подключение MDR1215LGI в составе DDR4 UDIMM к программатору CH341.

Содержание

1. Распиновка сигналов SPD в разъёме DDR4 UDIMM 2. Распиновка сигналов SPD в CH341 3. Подключение DDR4 UDIMM к CH341 4. Проверка выходного напряжения высокого уровня CH341

1. Распиновка сигналов SPD в разъёме DDR4 UDIMM

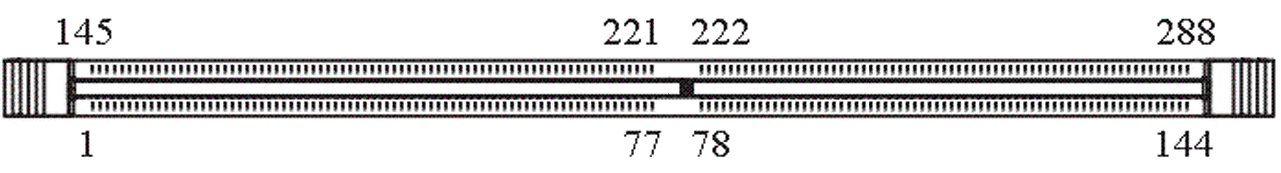

Распиновка разъёма DDR4 UDIMM приведена на рисунке 1.

Рисунок 1 - Распиновка разъёма DDR4 UDIMM (вид со стороны гнезда)

Подключение сигналов SPD на контакты разъёма DDR4 UDIMM приведено в таблице 1.

Таблица 1 - Подключение сигналов SPD на контакты разъёма DDR4 UDIMM

Номер контакта	Название сигнала
78	EVENT_n
139	SA0
140	SA1
141	SCL
238	SA2
283	VSS
284	VDDSPD
285	SDA

2. Распиновка сигналов SPD в CH341

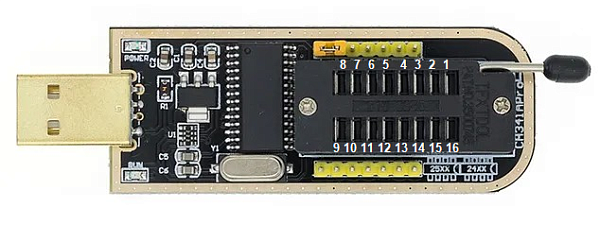

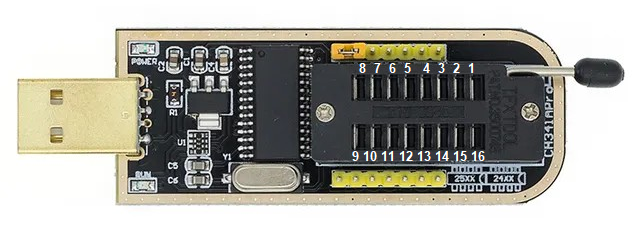

Распиновка разъёма CH341 для подключения микросхемы SPD приведена на рисунке 2.

Рисунок 2 - Распиновка разъёма CH341 для подключения микросхемы SPD

Подключение сигналов SPD на разъёме CH341 приведено в таблице 2.

Таблица 2 - Подключение сигналов SPD на разъёме CH341

Номер контакта	Название сигнала	Подключение
1	SA0	GND
2	SA1	GND
3	SA2	GND
4	VSS	GND
13	SDA	SDA CH341
14	SCL	SCL CH341
15	-	GND
16	VDD	3.3V

3. Подключение DDR4 UDIMM к CH341

Подключение между разъемом DDR4 UDIMM и программатором CH341 приведено в таблице 3.

Таблица 3 - Подключение между разъемом DDR4 UDIMM и программатором CH341

Название сигнала	DDR4 UDIMM	CH341
SA0	139	1
SA1	140	2
SA2	238	3
VSS	283	4
SDA	285	13
SCL	141	14
EVENT_n	-	-
VDD	284	16

4. Проверка выходного напряжения высокого уровня CH341

Перед подключением DDR4 UDIMM к CH341 необходимо убедиться, что выходное напряжение высокого уровня CH341 на выводах SCL и SDA составляет 3,3В (т.к. есть программаторы CH341 с напряжением 5В, которым для работы с напряжением 3,3В требуется доработка). Для проверки необходимо измерить напряжение на контактах SDA (13) и SCL (14) после подключения CH341 к ПК по USB - напряжение должно составлять 3,3В.
