Выполнен на базе микроконтроллера К1986ВЕ92FI (MDR1211FI)

Основные характеристики микроконтроллера

• Ядро: ARM Cortex-M3
• Тактовая частота: до 80 МГц
• Питание: 2,2-3,6 В
• Корпус: QFN64 9×9×0,75 мм
• Память:
  • Flash: 128 Кбайт
  • ОЗУ: 32 Кбайт
• Генераторы:
  • HSI: 8 МГц
  • LSI: 40 кГц
  • HSE: 2-16 МГц (OSC), до 80 МГц (BYP)
  • LSE: 32-33 кГц (OSC), до 1 МГц (BYP)

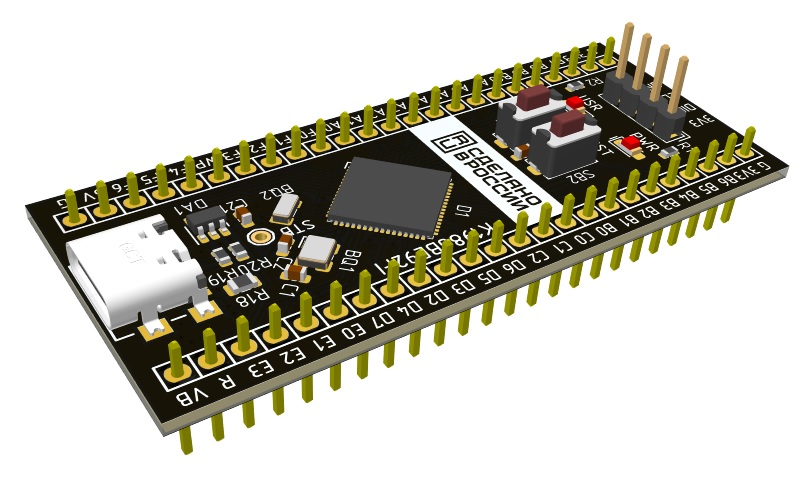

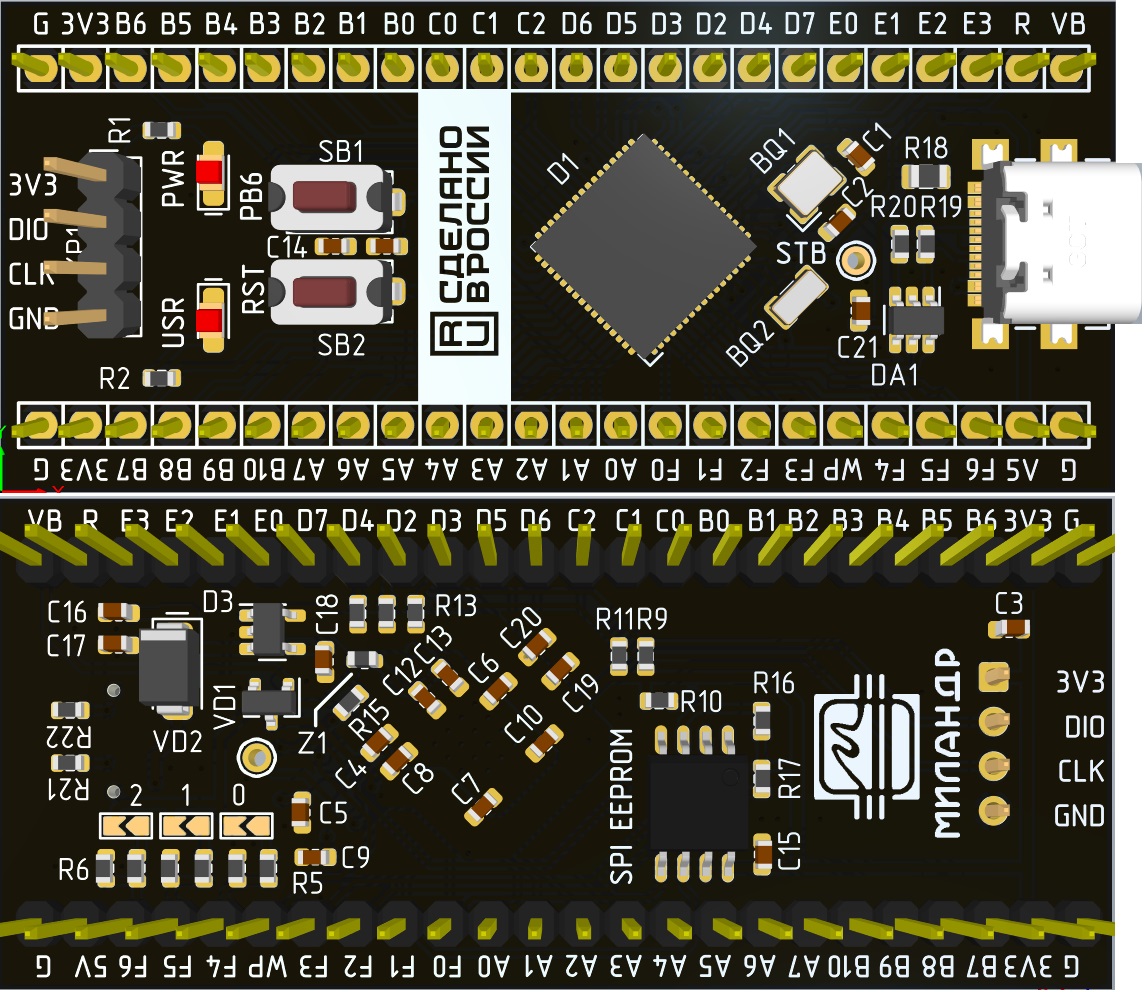

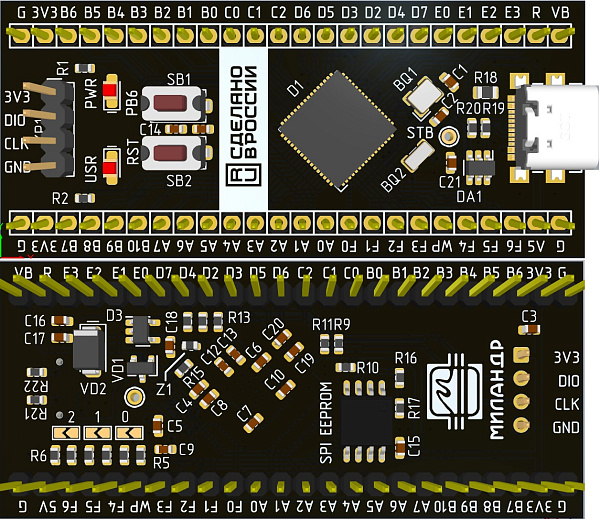

Внешний вид модуля сверху и снизу

Увеличить фото

Функциональные элементы

Отладочные интерфейсы

• SWD_JTAG-B (режим MODE[2:0]="000"): является активным на плате
• SWD_JTAG-A: может быть установлен настройкой перемычек "2-1-0" на задней стороне платы

Входы и выходы

• Входы:
  • Кнопка сброса "RST"
  • Пользовательская кнопка "PB6"
• Выходы:
  • Индикатор питания "PWR"
  • Пользовательский светодиод "USR" (PB7)

Кварцевые резонаторы

• BQ1: 8 МГц (HSE)
• BQ2: 32,768 кГц (LSE)

Разъемы

• USB Type-C
• SWD-разъем (XP1) для отладки

Дополнительные компоненты

• Память SPI: посадочное место под корпус SOIC8-208
• Регулятор напряжения:
  • Форм-фактор: SOT-23-5
  • Вход: 3,6-5,5 В
  • Выход: 3,3 В, 300 мА

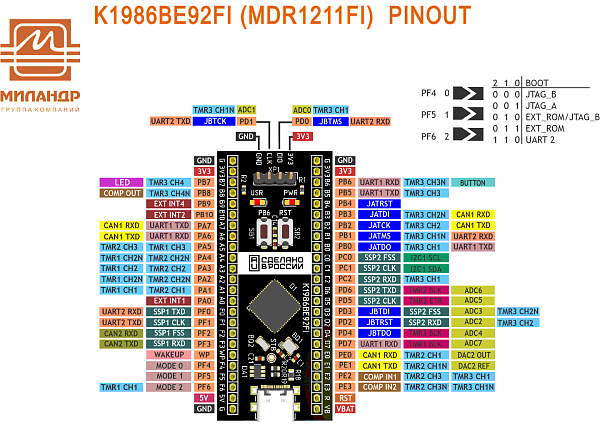

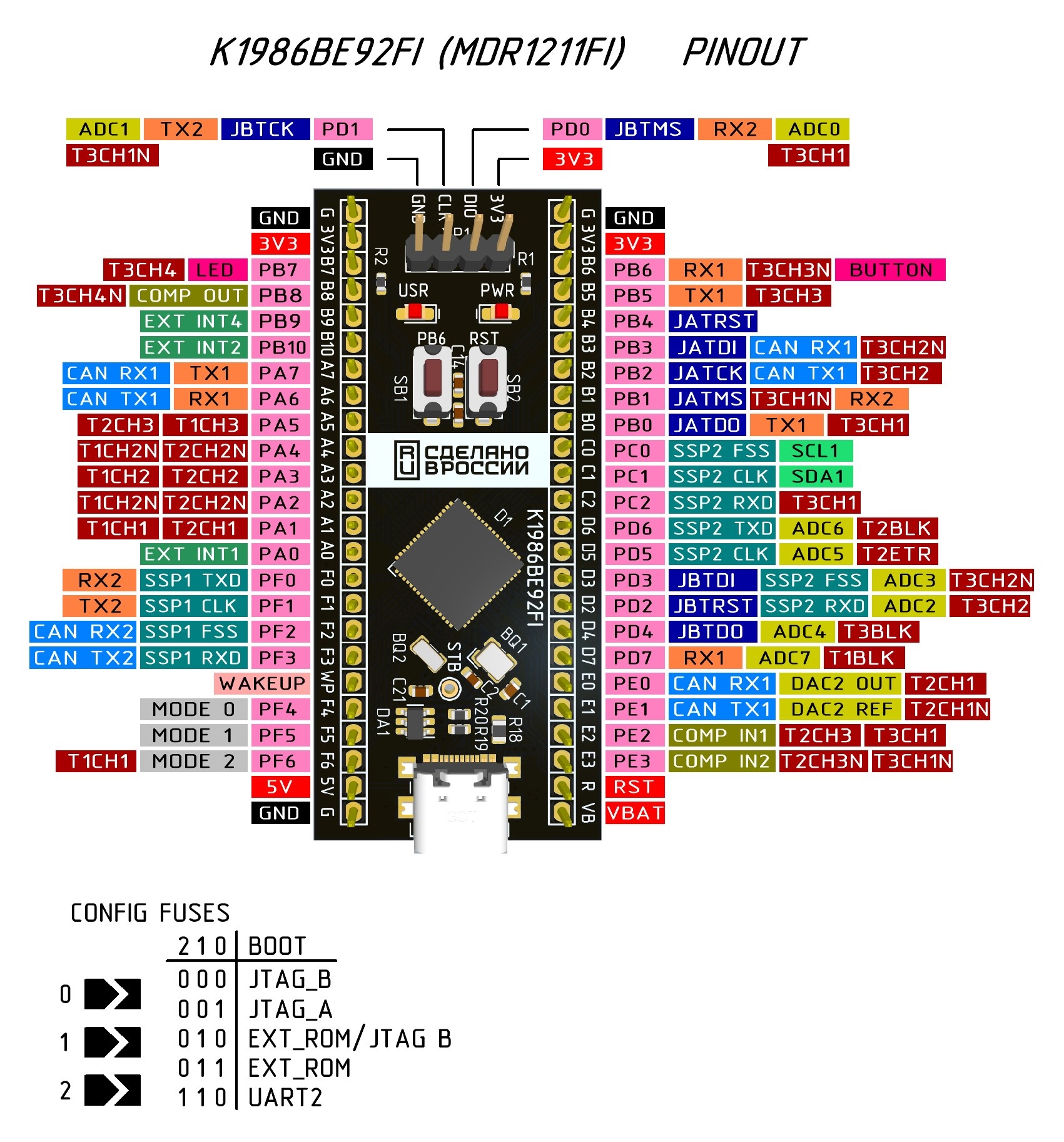

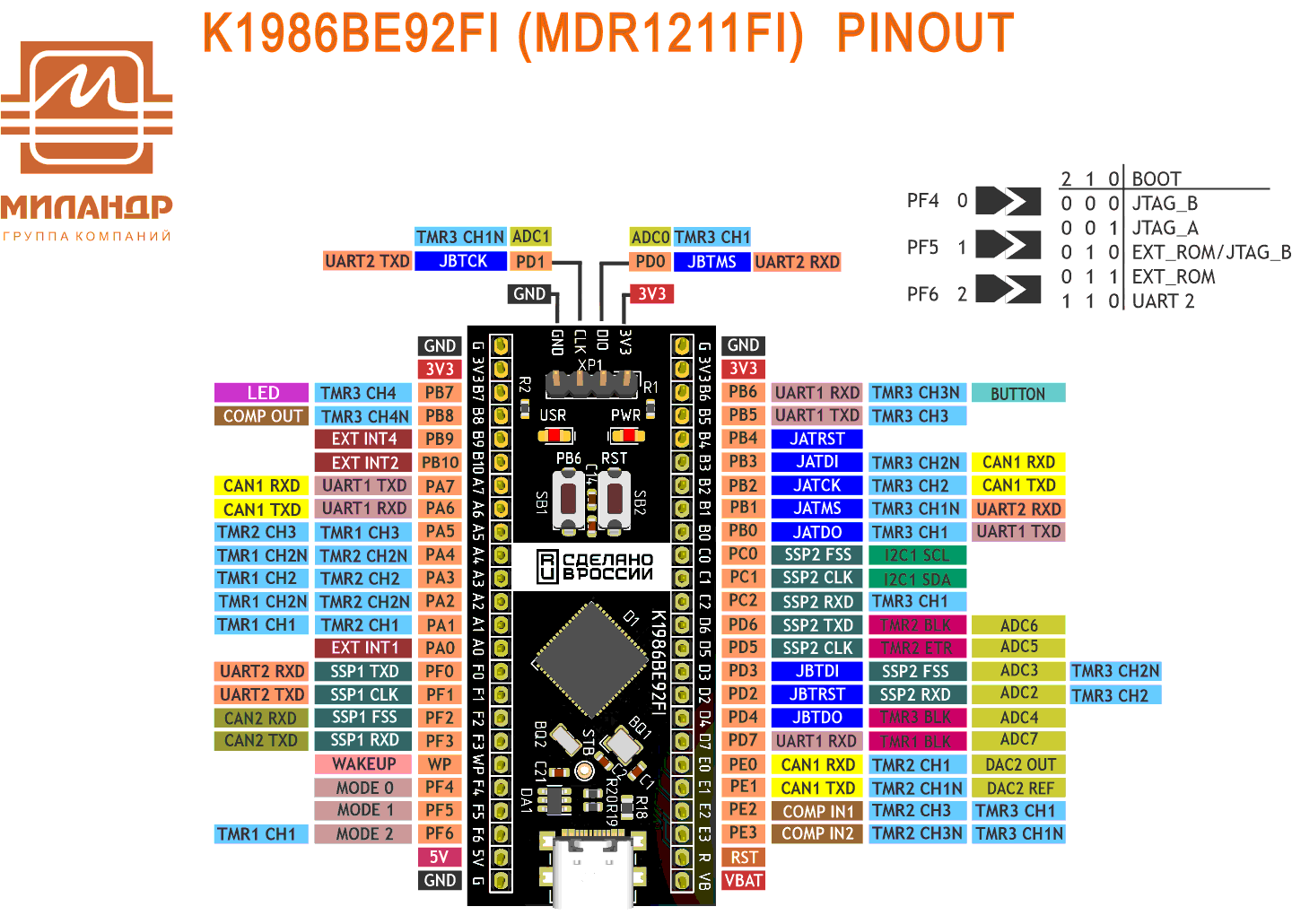

Распиновка модуля

Увеличить фото

Варианты подачи питания

1. Подключение через USB Type-C (5 В)
2. Подача 3,3 В на любой вывод 3V3
3. Подача 5 В на любой вывод 5V
