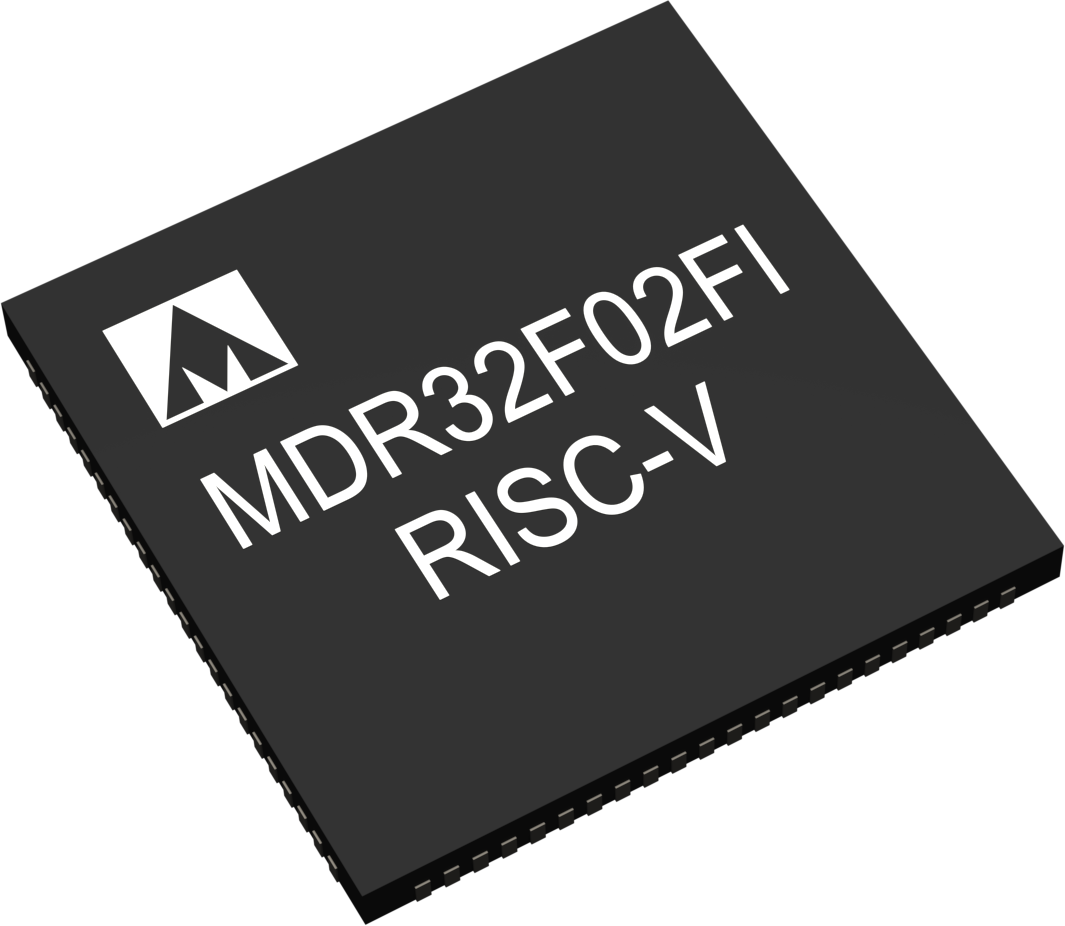

К1986ВК025 (ОКР «Счетчик М»)

Назад к списку продуктов

К1986ВК025 (ОКР «Счетчик М»)

Основные параметры:

  • Система команд - RV32IMC,
  • Тактовая частота - до 60 МГц,
  • Загрузочное OTP размером 16 Кбайт,
  • Внутренняя FLASH память 256 + 8 Кбайт,
  • ОЗУ 112 Кбайт,
  • 4UART, 3SSP, I2C, ISO7816;
  • 24-разрядный ΣΔ АЦП (7 каналов); 10-разрядный АЦП (3 канала),
  • Температурный сенсор,
  • Часы реального времени,
  • Фиксация проникновения, ОЗУ криптографических ключей, генератор случайных чисел и сопроцессоры,
  • 55 GPIO,
  • Ucc = 2,2 - 3,6В,
  • Корпус QFN88 10×10×0,75 (0,4)
  • Диапазон рабочих температур - 50°С … +85°С

В 2024 году мы предлагаем усовершенствованную версию микроконтроллера – ИМС MDR1206FI, MDR1206AFI.

К1986ВК025 (ОКР «Счетчик М»)

Отладочные комплекты

Ассортимент отладочных средств для К1986ВК025
Ассортимент отладочных средств для К1986ВК025
Комплекты предназначены для демонстрации функциональных возможностей микроконтроллера К1986ВК025.

Библиотека

Документация
Спецификация на микросхему К1986ВК025
1.1.0 от 30.07.2024
pdf / 12.11Мб
Загрузить
Руководство по эксплуатации для демонстрационной платы для К1986ВК025 ТСКЯ.468998.131
версия 0.1
pdf / 1.01Мб
Загрузить
Описание отладочной платы для микроконтроллера К1986ВК025 ТСКЯ.468998.125
17.06.2024
pdf / 610Кб
Загрузить
errata на микросхему К1986ВК025
30.07.2024
pdf / 409Кб
Загрузить
Схемотехнические файлы отладочных комплектов
Схемотехнические файлы для комплекта отладочного для К1986ВК025 ТСКЯ.468998.125
17.06.2024
zip / 8.18Мб
Загрузить
Схемотехнические файлы для комплекта демонстрационного для К1986ВК025 ТСКЯ.468998.131
17.06.2024
zip / 2.06Мб
Загрузить
Демонстрационная плата для микросхемы 1986ВК025: схемотехнические файлы
zip / 2.55Мб
Загрузить
Модели
Библиотечный компонент для Altium К1986ВК025
18.10.2024
zip / 1.02Мб
Загрузить
STEP-модель корпуса QFN88(TICP)
28.04.2022
step / 2.65Мб
Загрузить
IBIS-модель для микросхемы К1986ВК025
09.09.2024
ibs / 320Кб
Загрузить
BSDL-файл для микросхемы К1986ВК025
25.08.2022
zip / 5Кб
Загрузить
Примеры программ
Standard Peripherals Library для МК К1986ВК025
v1.0 от 08.11.2023
zip / 433Кб
Загрузить
[1986ВК025, IDE IAR] Пример работы таймера в режиме ШИМ
1.0.0
zip / 228Кб
Загрузить
[1986ВК025, IDE IAR] Пример работы таймера в режиме захвата
1.0.0
zip / 223Кб
Загрузить
[1986ВК025, IDE IAR] Пример работы от аварийного питания
1.0.0
zip / 222Кб
Загрузить
[1986ВК025, IDE IAR] Пример работы RTC
1.0.0
zip / 225Кб
Загрузить
[1986ВК025, IDE IAR] Пример работы DMA с SPI
1.0.0
zip / 222Кб
Загрузить
[1986ВК025, IDE IAR] Пример работы ADCUI - UART printf
1.0.0
zip / 222Кб
Загрузить
[1986ВК025, IDE IAR] Пример программирования OTP и последующего исполнения кода из него
1.0.0
zip / 448Кб
Загрузить
[1986ВК025, IDE IAR] Пример использования сторожевого таймера IWDG
1.0.0
zip / 223Кб
Загрузить
[1986ВК025, IDE IAR] Пример использования блока датчика частоты CLK_MEASURE
1.0.0
zip / 223Кб
Загрузить
[1986ВК025, IDE IAR] Пример использования USART_ISO7816
1.0.0
zip / 226Кб
Загрузить
[1986ВК025, IDE IAR] Пример использования FreeRTOS
1.0.2
zip / 450Кб
Загрузить
[1986ВК025, IDE IAR] Пример использования DMA с ADCUI
1.0.0
zip / 231Кб
Загрузить
[1986ВК025, IDE Eclipse] Пример работы таймера в режиме ШИМ
1.0.0
zip / 249Кб
Загрузить
[1986ВК025, IDE Eclipse] Пример работы таймера в режиме захвата
1.0.0
zip / 246Кб
Загрузить
[1986ВК025, IDE Eclipse] Пример работы от аварийного питания
1.0.0
zip / 246Кб
Загрузить
[1986ВК025, IDE Eclipse] Пример работы RTC
1.0.0
zip / 248Кб
Загрузить
[1986ВК025, IDE Eclipse] Пример работы DMA с SPI
1.0.0
zip / 246Кб
Загрузить
[1986ВК025, IDE Eclipse] Пример работы ADCUI - UART printf
1.0.0
zip / 245Кб
Загрузить
[1986ВК025, IDE Eclipse] Пример программирования OTP и последующего исполнения кода из него
1.0.0
zip / 2.66Мб
Загрузить
[1986ВК025, IDE Eclipse] Пример использования сторожевого таймера IWDG
1.0.0
zip / 246Кб
Загрузить
[1986ВК025, IDE Eclipse] Пример использования блока датчика частоты CLK_MEASURE
1.0.0
zip / 245Кб
Загрузить
[1986ВК025, IDE Eclipse] Пример использования WWDG и IWDG для программного сброса
1.0.0
zip / 283Кб
Загрузить
[1986ВК025, IDE Eclipse] Пример использования USART_ISO7816
1.0.0
zip / 249Кб
Загрузить
[1986ВК025, IDE Eclipse] Пример использования FreeRTOS
1.0.2
zip / 496Кб
Загрузить
[1986ВК025, IDE Eclipse] Пример использования DMA с ADCUI
1.0.0
zip / 251Кб
Загрузить
Дополнительные материалы

База знаний. Применение

Начало работы
Особенности применения "Know-How"
Работа с DMA
Отладка

База знаний. Справка

Среды отладки и программаторы
АЦП и ΔΣАЦП
Для программирования
Рекомендации по проектированию и программированию устройств. Анализ причин отказов и сбоев.

Часто задаваемые вопросы

Общие для 32-разрядных микроконтроллеров компании "Миландр"
К1986ВК025
