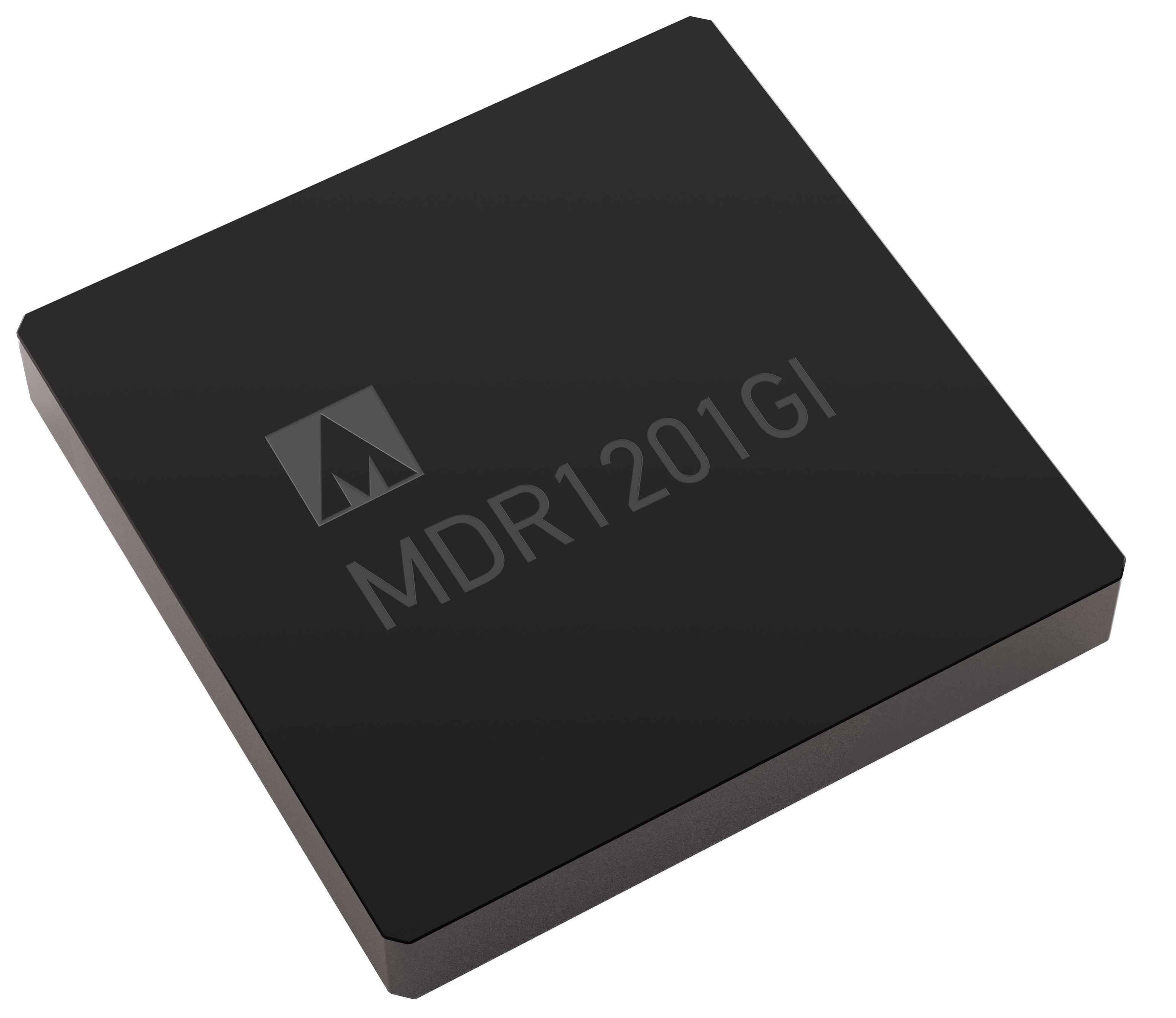

К1986ВК01GI (ОКР «Электросила 2.0»)

Построен на базе двух ядер ARM Cortex-M4F с тактовой частотой до 160 МГц и одного ядра ARM Cortex-M0 с тактовой частотой до 130 МГц.

Подсистема Cortex-M4F содержит 256 Кбайт ОЗУ c ECC (SEC-DED), 1 Мбайт Flash-памяти программ c ECC (SEC-DED) и контроллер внешней системной шины с последовательной/параллельной организацией ECC (SEC-DED).
Подсистема Cortex-M0 содержит 128 Кбайт ОЗУ, 64 Кбайт OTP-памяти программ и 2 Кбайт памяти ключей.

Периферия Cortex-M4F включает в себя:

• контроллер EthernetMAC 10/100 Мбит/с;
• два контроллера МКПД в режимах КШ, ОУ, Монитор;
• контроллеры интерфейсов: 2xCAN 2.0, CAN FD, 2xSSP, 1xI2C, 4xUART, 1xUSB 2.0;
• два блока контроллера DMA;
• RTC, WDG, четыре таймера общего назначения c функцией ШИМ;
• три контроллера АЦП;
• шесть аналоговых 12-разрядных АЦП;
• девять независимых блоков ШИМ, четыре модуля захвата c функциями ШИМ;
• два модуля квадратурных декодеров eQEP;
• блок аппаратных вычислений тригонометрических функций;
• четыре аналоговых компаратора;
• четыре цифро-аналоговых преобразователя;
• до 96-ти выводов портов общего назначения.

Периферия Cortex-M0 включает в себя:

• UART ISO 7816;
• блок длинночисленной арифметики;
• четыре блока P-bit;
• блок P-byte;
• восемь блоков S-block;
• блок L-block;
• генератор случайных чисел;
• DES – вычислитель.

Отладочные комплекты

Внутрисхемный гальванически развязанный USB-программатор

Наименование для заказа:
Комплект универсального программатора для микросхем с ядром CORTEX-M и архитектурой RISC ТСКЯ.468998.109

Программатор предназначен для отладки и программирования микроконтроллеров с ядром ARM Cortex-M и RISC.
Реализована гальваническая развязка USB ПК и отлаживаемого устройства, позволяющая улучшить потребительские свойства изделия.

Преимущества и особенности гальванической развязки:

согласование схем с различными уровнями потенциалов,
защита от импульсных помех, возникающих при работе мощных нагрузок (например, электродвигателей),
защита от помех и наводок при наличии чувствительных аналоговых устройств и цепей (например, датчиков),
дополнительная защита от электростатики при производстве.

Основные характеристики:

Программатор поддерживает микроконтроллеры с ядром ARM CORTEX-M и 32-разрядным RISC ядром «Миландр», в т.ч. ИМС по ОКР «Электросила 2.0» (2-ядерный RISC), 1901ВЦ1 (только RISC ядро) в соответствии с таблицей 1 (http://support.milandr.ru/base/spravka/32-razryadnye-mikrokontrollery/sredy-otladki-i-programmatory/25277/).

Интерфейс связи с ПК - USB 2.0 (FS).

Совместимый интерфейс CMSIS-DAP:

поддерживается в отладчиках фирм IAR, Keil, ПО АО «ПКК Миландр» (см. ниже);
существует возможность многоядерной отладки;
поддержка отладочного вывода через интерфейс SWO (кроме отладчика фирмы IAR);
максимальная скорость интерфейса - 5 Мбит/с;
размер буфера приёма - 4 Кбайт;
максимальная скорость передачи данных через USB - 58 Кбайт/с.

Гальванически развязанный интерфейс JTAG/SWD:

максимальная частота интерфейса - 1 МГц;
электрическая прочность изоляции - 1,5 кВ в течение минуты;
питание буферов развязки - от 2,7 до 5,5 В (поступает с отлаживаемой платы).

Гальванически развязанный UART:

доступ через USB HID;
размер буфера приёма - 8 Кбайт, отправки - 1 Кбайт;
максимальная скорость интерфейса - 5 Мбит/с;
максимальная скорость передачи данных через USB - 58 Кбайт/с.

Состав комплекта:

Программатор - 1 шт.;
Паспорт - 1шт.;
Шлейф IDC-20 (стандартный), L = 15 см. - 1 шт.;
Кабель USB 2.0 (A - B), L = 1,8 м, - 1 шт.;
Диск с ПО для программирования, документацией - 1 шт.

Техническая поддержка осуществляется в процессе работы с программатором.

Отладочный комплект для микросхемы К1986ВК01GI

Комплект предназначен для ознакомления с работой микроконтроллера К1986ВК01GI, а также для получения навыков его программирования для управления двигателями.

Комплект отладочный для микросхем К1986ВК01GI

Наименование для заказа:

Комплект отладочный для микросхем К1986ВК01GI ТСКЯ.468998.136

В состав комплекта входят:

• отладочная плата;
• блок питания 5В;
• диск с технической документацией и SPL.

Отладочная плата содержит:

• микроконтроллер К1986ВК01GI;
• микросхема Ethernet PHY (10/100 Мбит/сек);
• микросхема шинного формирователя 5572ИН1У;
• микросхема I2C EEPROM;
• автономный элемент батарейного питания;
• энкодер;
• графический монохромный LCD экран;
• слот для microSD и Smart Card (SIM);
• разъемы: USB type B, Ethernet RJ-45, CAN-FD DE-9;
• разъемы для подключения модулей расширения;
• SMA разъёмы для подключения сигналов к АЦП;
• 3.5 мм разъём для подключения наушников.

Дополнительно поставляются модули и программаторы:

• Модуль RS-232;
• Модуль RS-422 на основе 2011ВВ024;
• Модуль CAN на основе 5559ИН14У;
• Модуль CAN на основе 2011ВВ034;
• Модуль МКИО на основе 5559ИН67Т;
• Модуль МКИО на основе 5559ИН13У2;
• Модуль FLASH на основе 1636РР3У;
• Модуль FLASH на основе 1636РР4У.

Программирование и отладка осуществляется как с помощью стандартных средств разработки (Keil uVision, IAR Embedded Workbench), так и свободно-распространяемого ПО (например, Eclipse).

Средства программирования и отладки:

• Комплект универсального программатора для микросхем с ядром CORTEX-M и архитектурой RISC (Миландр). Имеет гальваническую развязку, поддерживается в отладчиках от IAR, Keil.
• USB JTAG адаптер ULINK2 (Keil);
• USB JTAG адаптер J-LINK (Segger).

Совместимость средств разработки и программаторов по ссылке https://support.milandr.ru/base/spravka/32-razryadnye-mikrokontrollery/sredy-otladki-i-programmatory/25277/
