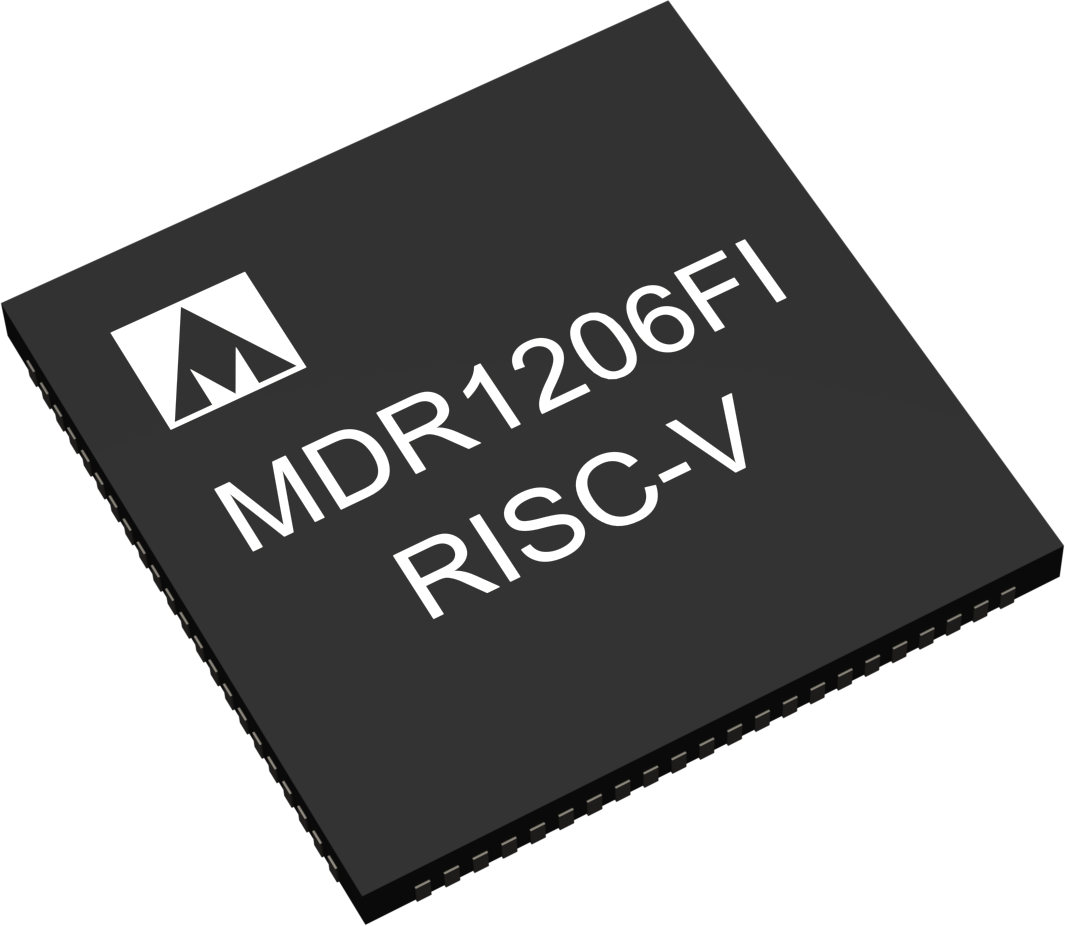

MDR1206FI ( MDR1206FI )

Микроконтроллер со встроенной Flash-памятью программ предназначен для использования в приборах учета потребляемой электрической энергии в однофазных и трехфазных бытовых сетях энергоснабжения 230 В/50 Гц и 110 В/60 Гц.

Основные параметры:

Система команд - RV32IMCNZX,
Тактовая частота - до 48 МГц
Внутренняя FLASH память 2х256 + 2х8 Кбайт,
ОЗУ 112 Кбайт,
4 UART, 3 SSP, I2C, ISO7816;
24-разрядный ΣΔ АЦП (7 каналов); 10-разрядный АЦП (3 канала),
Температурный сенсор,
Часы реального времени,
Фиксация проникновения, ОЗУ криптографических ключей, генератор случайных чисел и сопроцессоры,
55 GPIO,
Ucc = 1,8 - 3,6 В,
QFN88 10×10×0,75 (0,4),
Диапазон рабочих температур - 50°С … +85°С.

Данные ИМС являются усовершенствованной версией К1986ВК025, некоторые особенности:

Обновлено ядро, усовершенствован контроллер прерываний, расширен набор команд,
Производительность возросла на 60% (расчетные значения выполнения coremark из FLASH),
Размер FLASH памяти увеличен в 2 раза с 256 до 512 Кбайт,
Доработаны цифровые фильтры расчета электроэнергии,
Добавлено усиление PGA для АЦП в токовых каналах,
Расширен допустимый рабочий диапазон основного питания до 1.8-3.6 В,
Оптимизированы стартовые токи. Микросхема стартует на частоте 0,5 МГц (ВК025 на 8 МГц),
Добавлен настраиваемый блок термокомпенсации частоты часового кварца,
Площадки входов SAR_AIN заменены на «толерантные»,
Изменен тип выходной площадки «SW» с «push-pull» на «open-drain tolerant»,
Введены дополнительные режимы для более удобной калибровки часов,
Оптимизированы пиковые токи площадок WakeUp,
Сохранена распиновка, корпус и базовая программная совместимость с ВК025,
Упрощена поддержка криптографии, удалено ОТР 16 Кбайт,
Добавлена поддержка однобитных внешних дельта-сигма-модуляторов (например, гальванически развязанных, - ИМС MDR5103FI – в разработке).

Отладочный комплект – доступен на основе «Комплект отладочный для микросхем К1986ВК025 ТСКЯ.468998.125», разрабатывается новый.

Отладочные комплекты

Отладочный комплект для микросхемы MDR1206FI

Комплект предназначен для ознакомления с работой микроконтроллера MDR1206FI, а также для получения навыков его программирования.

Комплект демонстрационный EnergyMetr

Комплект демонстрационный EnergyMetr реализует трехфазный счетчик электроэнергии с шунтовыми датчиками тока.

Наименование для заказа: Комплект демонстрационный EnergyMetr

Комплект демонстрационный EnergyMetr реализует трехфазный счетчик электроэнергии с шунтовыми датчиками тока.

Модуль демонстрационный EnergyMetr реализован на комплекте микросхем для приборов учета:

Микроконтроллер MDR1206FI
Приемопередатчик по стандарту RS-485/RS-422 К5559ИН10АSI
FLASH память 64 Мбит с последовательным интерфейсом SPI MDR2306FI
Изолированный AC/DC контроллер
Прецизионный сигма-дельта модулятор с полной гальванической развязкой входного узла MDR5103FI

Функционал модуля:

измерение трехфазных напряжений (230/400 В);
изолированное измерение трехфазных токов (до 10 А);
измерение тока нейтрали (до 10 А);
вычисление параметров электрической сети;
сохранение настроек и журналов в микросхеме MDR2306FI;
изолированный интерфейс RS-485;
отображение информации на LCD;
оптические и электрический импульсные выходы;
часы реального времени с температурной коррекцией и батарейным питанием;
имитация датчиков вскрытия корпуса с пробуждением микроконтроллера;
питание от одной фазы 230 В (AC) или 5 В (DC).

В состав комплекта входит:

Модуль демонстрационный EnergyMetr – 1шт.
Диск с документацией, схемотехническими файлами и исходными кодами программ – 1 шт.
Техническая поддержка в процессе использования.
