К1986ВК214

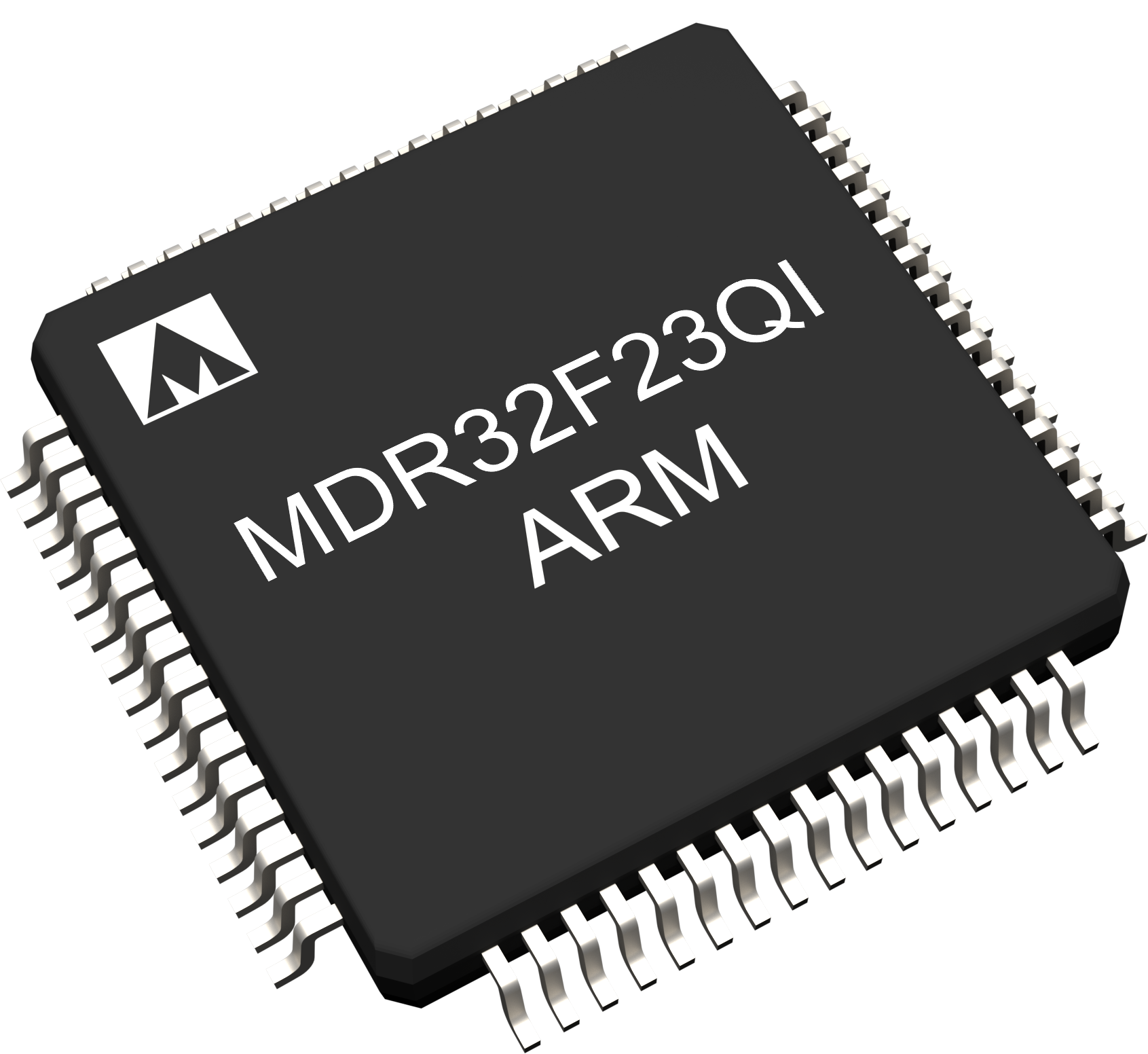

Согласно документации микросхема имеет маркировку MDR32F23QI.

К1986ВК214

Отладочные комплекты

Внутрисхемный гальванически развязанный USB-программатор

Внутрисхемный гальванически развязанный USB-программатор

Наименование для заказа:
Комплект универсального программатора для микросхем с ядром CORTEX-M и архитектурой RISC ТСКЯ.468998.109

Программатор предназначен для отладки и программирования микроконтроллеров с ядром ARM Cortex-M и RISC.
Реализована гальваническая развязка USB ПК и отлаживаемого устройства, позволяющая улучшить потребительские свойства изделия.

Преимущества и особенности гальванической развязки:

согласование схем с различными уровнями потенциалов,
защита от импульсных помех, возникающих при работе мощных нагрузок (например, электродвигателей),
защита от помех и наводок при наличии чувствительных аналоговых устройств и цепей (например, датчиков),
дополнительная защита от электростатики при производстве.

Основные характеристики:

Программатор поддерживает микроконтроллеры с ядром ARM CORTEX-M и 32-разрядным RISC ядром «Миландр», в т.ч. ИМС по ОКР «Электросила 2.0» (2-ядерный RISC), 1901ВЦ1 (только RISC ядро) в соответствии с таблицей 1 (http://support.milandr.ru/base/spravka/32-razryadnye-mikrokontrollery/sredy-otladki-i-programmatory/25277/).

Интерфейс связи с ПК - USB 2.0 (FS).

Совместимый интерфейс CMSIS-DAP:

поддерживается в отладчиках фирм IAR, Keil, ПО АО «ПКК Миландр» (см. ниже);
существует возможность многоядерной отладки;
поддержка отладочного вывода через интерфейс SWO (кроме отладчика фирмы IAR);
максимальная скорость интерфейса - 5 Мбит/с;
размер буфера приёма - 4 Кбайт;
максимальная скорость передачи данных через USB - 58 Кбайт/с.

Гальванически развязанный интерфейс JTAG/SWD:

максимальная частота интерфейса - 1 МГц;
электрическая прочность изоляции - 1,5 кВ в течение минуты;
питание буферов развязки - от 2,7 до 5,5 В (поступает с отлаживаемой платы).

Гальванически развязанный UART:

доступ через USB HID;
размер буфера приёма - 8 Кбайт, отправки - 1 Кбайт;
максимальная скорость интерфейса - 5 Мбит/с;
максимальная скорость передачи данных через USB - 58 Кбайт/с.

Состав комплекта:

Программатор - 1 шт.;
Паспорт - 1шт.;
Шлейф IDC-20 (стандартный), L = 15 см. - 1 шт.;
Кабель USB 2.0 (A - B), L = 1,8 м, - 1 шт.;
Диск с ПО для программирования, документацией - 1 шт.

Техническая поддержка осуществляется в процессе работы с программатором.

Библиотека

Документация

Спецификация на микросхему К1986ВК214

2.6.0 от 19.06.2024

Руководство пользователя ПО Программатора для CORTEX-M – пластик

15.07.2022

Паспорт на комплект программатора для микросхем с ядром CORTEX-M

1.0 от 24.12.2019

errata на микросхемы К1986ВК214, К1986К234

18.06.2024

Программное обеспечение

CMSIS-DAP

CMSIS-DAP

CMSIS-DAP программное обеспечение программатора для CORTEX-M
