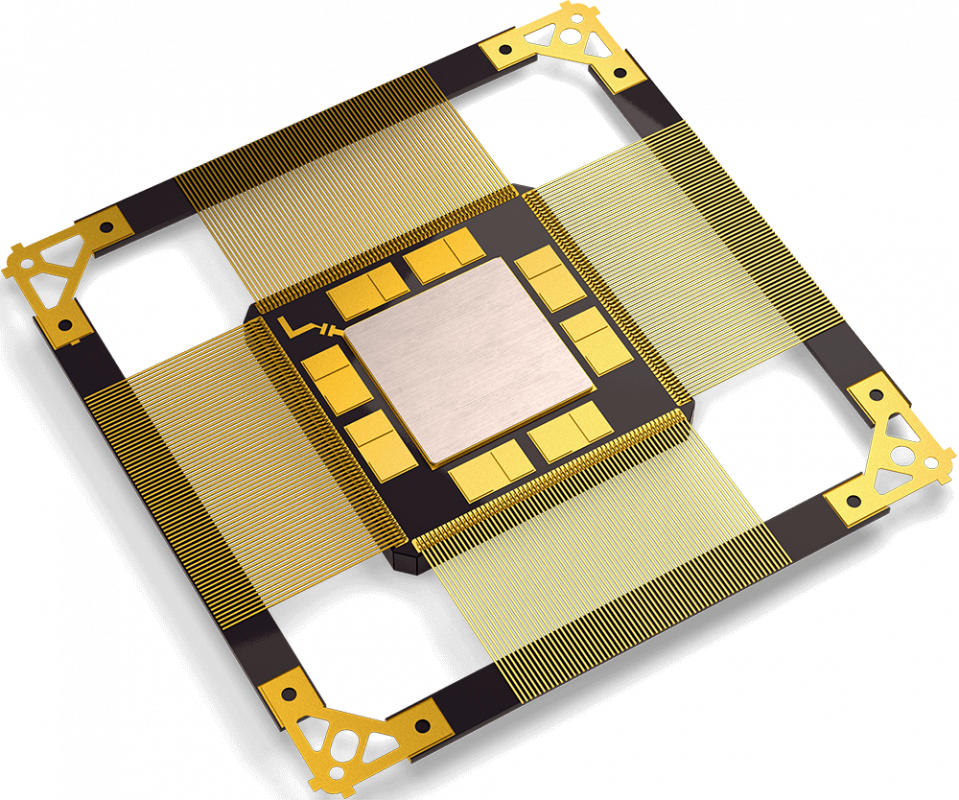

К1986ВЕ8Т ( 12164 )

Микроконтроллер работает на тактовой частоте до 100 МГц. Содержит 128 Кбайт однократно программируемое ПЗУ программ c ECC (SEC-DED) и 32 Кбайт статическое ОЗУ ECC (SEC-DED).

Периферия включает в себя:

контроллер EthernetMAC 10/100 Мбит/с;
встроенный контроллер EthernetPHY 10 Мбит/с;
контроллер SpaceWire и встроенный SpaceWirePHY до 100 Мбит/с;
контроллер ARINC 429 (8 приемников, 4 передатчика);
два контроллера МКПД в режимах КШ, ОУ, монитор;
1xCAN, 1xSSP, 2xUART, 1xDMA, 4xTimer;
часы реального времени (RTC);
сторожевой таймер (WDG);
два АЦП с 16 внешними каналами с разрешающей способностью 12 бит;
два ЦАП с разрешающей способностью 12 бит;
до 160 выводов общего назначения (GPIO).

Отладочные комплекты

Отладочный комплект для микроконтроллера К1986ВЕ8Т

Комплект предназначен для демонстрации функциональных возможностей микроконтроллера К1986ВЕ8Т и его основных периферийных модулей, начальному обучению программирования микроконтроллера с помощью прилагаемой демонстрационной программы, а также отладки собственных проектов с применением установленных на плате блоков.

Отладочный комплект для микроконтроллера 1986ВЕ8Т

В состав комплекта входит:

Отладочная плата – 1шт.
Образец микроконтроллера К1986ВЕ8Т - 1шт. (начиная с 3 ревизии микросхем)
Блок питания для отладочной платы +5В, 2А – 1шт.
Диск с документацией, схемотехническими файлами и исходными кодами программ – 1 шт.
Каталог продукции – 1шт. (по запросу)
Техническая поддержка в процессе использования.

Дополнительно поставляются модули:

Модуль интерфейса CAN на базе микросхемы 5559ИН14АУ;
Модуль интерфейса ARINC-429 на основе 1586ИН4У, 1586ИН2У;
Модуль интерфейса ARINC-429 на основе HI-8596PSI, HI-8444PSI;
Модуль интерфейса RS-232 на базе микросхемы 5559ИН4У;
Модуль интерфейса RS-422 с гальванической развязкой на базе микросборки 2011ВВ024;
Модуль интерфейса МКИО (ГОСТ 52070-2003) на основе 5559ИН67Т;
Модуль интерфейса МКИО (ГОСТ 52070-2003) на основе 5559ИН13У2;
Модуль Flash на основе 1636РР3У;
Модуль Flash на основе 1636РР4У.

Совместимость средств разработки и программаторов по ссылке https://support.milandr.ru/base/spravka/32-razryadnye-mikrokontrollery/sredy-otladki-i-programmatory/25277/

Внутрисхемный гальванически развязанный USB-программатор

Комплект универсального программатора для микросхем с ядром CORTEX-M и архитектурой RISC ТСКЯ.468998.109

Программатор предназначен для отладки и программирования микроконтроллеров с ядром ARM Cortex-M и RISC.
Реализована гальваническая развязка USB ПК и отлаживаемого устройства, позволяющая улучшить потребительские свойства изделия.

Наименование для заказа:
Комплект универсального программатора для микросхем с ядром CORTEX-M и архитектурой RISC ТСКЯ.468998.109

Программатор предназначен для отладки и программирования микроконтроллеров с ядром ARM Cortex-M и RISC.
Реализована гальваническая развязка USB ПК и отлаживаемого устройства, позволяющая улучшить потребительские свойства изделия.

Преимущества и особенности гальванической развязки:

согласование схем с различными уровнями потенциалов,
защита от импульсных помех, возникающих при работе мощных нагрузок (например, электродвигателей),
защита от помех и наводок при наличии чувствительных аналоговых устройств и цепей (например, датчиков),
дополнительная защита от электростатики при производстве.

Основные характеристики:

Программатор поддерживает микроконтроллеры с ядром ARM CORTEX-M и 32-разрядным RISC ядром «Миландр», в т.ч. ИМС по ОКР «Электросила 2.0» (2-ядерный RISC), 1901ВЦ1 (только RISC ядро) в соответствии с таблицей 1 (http://support.milandr.ru/base/spravka/32-razryadnye-mikrokontrollery/sredy-otladki-i-programmatory/25277/).

Интерфейс связи с ПК - USB 2.0 (FS).

Совместимый интерфейс CMSIS-DAP:

поддерживается в интегрированных средах разработки IAR EWB, Keil uVision и утилите разработки АО «ПКК Миландр»;
существует возможность многоядерной отладки;
поддержка отладочного вывода через интерфейс SWO (кроме IAR^TM);
максимальная скорость интерфейса - 5 Мбит/с;
размер буфера приёма - 4 Кбайт;
максимальная скорость передачи данных через USB - 58 Кбайт/с.

Гальванически развязанный интерфейс JTAG/SWD:
