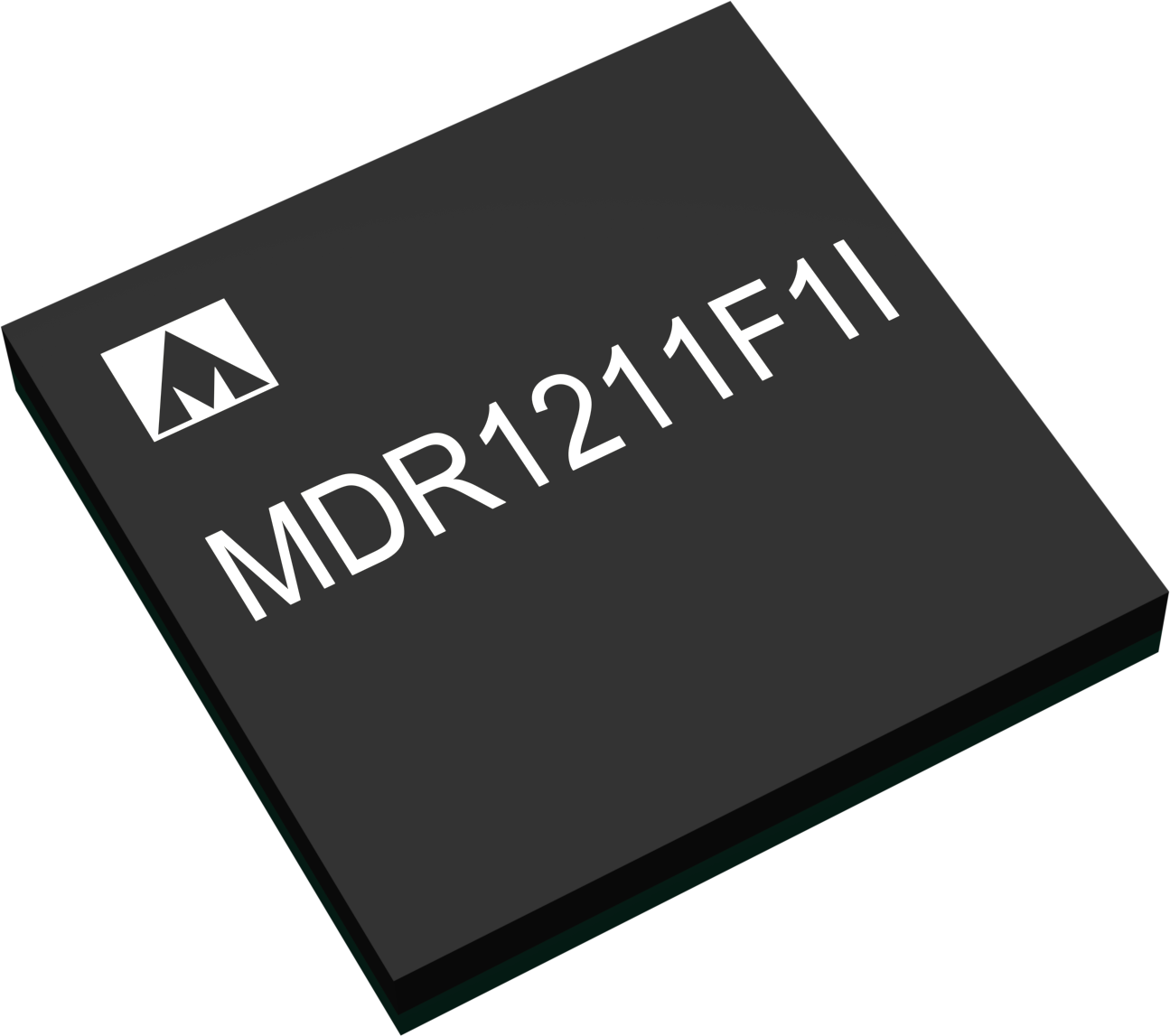

К1986ВЕ92F1I ( MDR1211F1I )

Микроконтроллеры работают на тактовой частоте до 80 МГц.
Периферия микроконтроллера включает контроллер USB-интерфейса, интерфейсы UART, SPI и I2C, контроллер внешней системной шины, что позволяет работать с внешними микросхемами статического ОЗУ и ПЗУ, NAND Flash-памятью и другими внешними устройствами.

Микроконтроллеры содержат различные таймеры, блоки АЦП и ЦАП, компаратор с тремя входами и внутренней шкалой напряжений.
Архитектура системы памяти за счет матрицы системных шин позволяет минимизировать возможные конфликты при работе системы и повысить общую производительность.
Контроллер DMA позволяет ускорить обмен информацией между ОЗУ и периферией без участия процессорного ядра.

Микроконтроллеры К1986ВЕ92FI, К1986ВЕ92F1I выпущены как ближайшая замена К1986ВЕ92QI.

При переходе к работе с новыми изделиями нужно учитывать, что существуют некоторые отличия относительно К1986ВЕ92QI:

а) изменён порядок предустановки нескольких коэффициентов настройки (опорного напряжения встроенного регулятора, генераторов HSI и LSI),
- см. Спецификацию раздел 10.3 «Производственная информация»;
б) изменён ряд допустимых значений коэффициентов умножения частот (PLLCPUi и PLLUSBi),
- см. Спецификацию раздел 15.5 «Встроенный блок умножения системной тактовой частоты» и раздел 15.6. «Встроенный блок умножения USB тактовой частоты».

Для дополнительных консультаций обращайтесь, пожалуйста, в отдел технической поддержки по электронной почте support@milandr.ru.

Средства программирования и отладки:
∙ Внутрисхемный гальванически развязанный USB-программатор.
∙ Отладочные комплекты для К1986ВЕ92FI, К1986ВЕ92F1I.

Отладочные комплекты

Внутрисхемный гальванически развязанный USB-программатор

Комплект универсального программатора для микросхем с ядром CORTEX-M и архитектурой RISC ТСКЯ.468998.109

Программатор предназначен для отладки и программирования микроконтроллеров с ядром ARM Cortex-M и RISC.
Реализована гальваническая развязка USB ПК и отлаживаемого устройства, позволяющая улучшить потребительские свойства изделия.

Наименование для заказа:
Комплект универсального программатора для микросхем с ядром CORTEX-M и архитектурой RISC ТСКЯ.468998.109

Программатор предназначен для отладки и программирования микроконтроллеров с ядром ARM Cortex-M и RISC.
Реализована гальваническая развязка USB ПК и отлаживаемого устройства, позволяющая улучшить потребительские свойства изделия.

Преимущества и особенности гальванической развязки:

согласование схем с различными уровнями потенциалов,
защита от импульсных помех, возникающих при работе мощных нагрузок (например, электродвигателей),
защита от помех и наводок при наличии чувствительных аналоговых устройств и цепей (например, датчиков),
дополнительная защита от электростатики при производстве.

Основные характеристики:

Программатор поддерживает микроконтроллеры с ядром ARM CORTEX-M и 32-разрядным RISC ядром «Миландр», в т.ч. ИМС по ОКР «Электросила 2.0» (2-ядерный RISC), 1901ВЦ1 (только RISC ядро) в соответствии с таблицей 1 (http://support.milandr.ru/base/spravka/32-razryadnye-mikrokontrollery/sredy-otladki-i-programmatory/25277/).

Интерфейс связи с ПК - USB 2.0 (FS).

Совместимый интерфейс CMSIS-DAP:

поддерживается в интегрированных средах разработки IAR EWB, Keil uVision и утилите разработки АО «ПКК Миландр»;
существует возможность многоядерной отладки;
поддержка отладочного вывода через интерфейс SWO (кроме IAR^TM);
максимальная скорость интерфейса - 5 Мбит/с;
размер буфера приёма - 4 Кбайт;
максимальная скорость передачи данных через USB - 58 Кбайт/с.

Гальванически развязанный интерфейс JTAG/SWD:

максимальная частота интерфейса - 1 МГц;
электрическая прочность изоляции - 1,5 кВ в течение минуты;
питание буферов развязки - от 2,7 до 5,5 В (поступает с отлаживаемой платы).

Гальванически развязанный UART:

доступ через USB HID;
размер буфера приёма - 8 Кбайт, отправки - 1 Кбайт;
максимальная скорость интерфейса - 5 Мбит/с;
максимальная скорость передачи данных через USB - 58 Кбайт/с.

Состав комплекта:

Программатор - 1 шт.;
Паспорт - 1шт.;
Шлейф IDC-20 (стандартный), L = 15 см. - 1 шт.;
Кабель USB 2.0 (A - B), L = 1,8 м, - 1 шт.;
Диск с ПО для программирования, документацией - 1 шт.

Техническая поддержка осуществляется в процессе работы с программатором.

К1986ВЕ92FI-Mini отладочная плата микроконтроллера

Малогабаритная отладочная плата с установленным микроконтроллером К1986ВЕ92FI

Малогабаритная отладочная плата с установленным микроконтроллером К1986ВЕ92FI (маркировка микросхемы: MDR1211FI). Микроконтроллер входит в реестр и соответствует 719 ПП РФ как отечественная микросхема (номер в реестре ГИСП: 10559958).

Наименование для заказа: К1986ВЕ92FI-Mini отладочная плата микроконтроллера ТСКЯ.468998.155

Отладочные интерфейсы:

SWD_JTAG-B (режим MODE[2:0]="000"): является активным на плате;
SWD_JTAG-A: может быть установлен настройкой перемычек "2-1-0" на задней стороне платы.

Кнопки:

SB1: пользовательская кнопка "PB6";
SB2: кнопка сброса "RST".

Индикация:

индикатор питания "PWR";
пользовательский светодиод "USR" (PB7).

Кварцевые резонаторы:

BQ1: 8 МГц (HSE);
BQ2: 32,768 кГц (LSE).

Разъемы:

XP1: SWD-разъем (для отладки, не запаян);
XP2: USB Type-C (для подачи питания, интерфейс USB микроконтроллера).

Компоненты на плате:

D2: Flash-память с интерфейсом SPI (не установлена), посадочное место под корпус SOIC8-208;
D3: регулятор напряжения:

Форм-фактор: SOT-23-5;
Вход: 3,6-5,5 В;
Выход: 3,3 В, 300 мА.

Варианты подачи питания:

Подключение через USB Type-C (5 В);
Подача 3,3 В на любой вывод 3V3;
Подача 5 В на любой вывод 5V.

Габаритные размеры: 64×28×8 мм

Средства программирования и отладки: Внутрисхемный гальванически развязанный USB-программатор "CMSIS-DAP".

Могут быть применены аналогичные программаторы типа J-Link (среды: Keil uVision, CodeMaster ARM, IAR), типа ST-Link, рассчитанные на семейство CORTEX-M3.

Совместимость микроконтроллеров и средств отладки представлены на странице техподдержки: Среды отладки и программаторы

Комплектация при поставке: Отладочная плата, штыревые планки (PLS-24 - 2 шт., PLS-4R - 1 шт.), - в антистатическом пакете.
