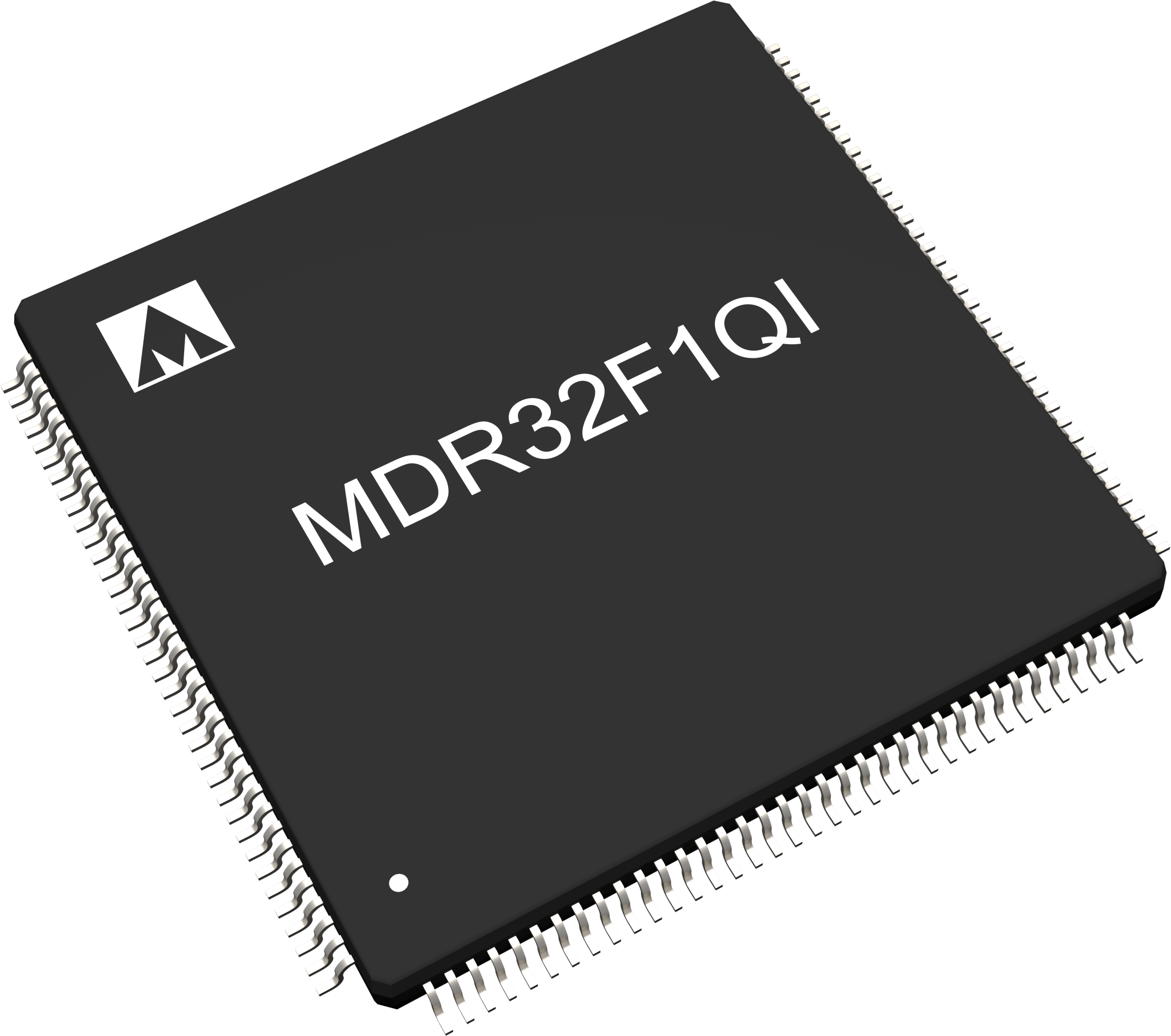

К1986ВЕ1Т ( 12134 )

Построен на базе высокопроизводительного RISC ядра с тактовой частотой до 144 МГц. Содержит 128 Кбайт флэш-памяти программ и 48 Кбайт ОЗУ.

Периферия включает в себя контроллер USB интерфейса со встроенным аналоговым приемопередатчиком со скоростью передачи 12 Мбит/с (Full Speed) и 1,5 Мбит/с (Low Speed), стандартные интерфейсы UART и SPI, авиационные интерфейсы по ГОСТ 18977-79 и ГОСТ Р52070-2003, цифровой интерфейс Ethernet со скоростью передачи 10/100 Мбит, интерфейсом MII и со встроенным аналоговым приемопередатчиком физического уровня.

Два контроллера CAN интерфейса. Контроллер внешней системной шины, позволяющий работать с внешними микросхемами статического ОЗУ и ПЗУ, NAND Flash памятью и другими периферийными устройствами.

Микроконтроллер содержит четыре 32-разрядных таймера с 4 каналами схем захвата и ШИМ с функциями формирования «мертвой зоны» и аппаратной блокировки. Также микроконтроллер содержит системный 24- разрядный таймер и два сторожевых таймера.

Микроконтроллер содержит 12-разрядный высокоскоростной (до 512 Квыб/с) АЦП с возможностью оцифровки информации с 8 каналов, встроенного датчика температуры и опорного напряжения. В микроконтроллере имеются два 12-разрядных ЦАП.

Микроконтроллер К1986ВЕ1Т является полным функциональным аналогом К1986ВЕ1АТ. Данная микросхема поддерживает работу с интерфейсом Ethernet.

Отладочные комплекты

Отладочный комплект для микроконтроллера К1986ВЕ1Т

Комплект предназначен для демонстрации функциональных возможностей микроконтроллера К1986ВЕ1Т и его основных периферийных модулей, начальному обучению программирования микроконтроллера с помощью прилагаемой демонстрационной программы, а также отладки собственных проектов с применением установленных на плате блоков.

Отладочный комплект для микроконтроллера К1986ВЕ1Т

В состав комплекта входит:

Отладочная плата – 1шт.
Образец микроконтроллера 1986ВЕ1Т – 1шт.
Нуль-модемный кабель RS-232 9pin F - 9pin F – 1шт.
Кабель USB/USB – 1шт.
Кабель "патч-корд".
Блок питания для отладочной платы – 1шт.
Диск с документацией, схемотехническими файлами и исходными кодами программ – 1 шт.
Каталог продукции – 1шт. (по запросу)
Техническая поддержка в процессе использования.

Дополнительно поставляются модули:

Модуль Ethernet (на базе 5600ВГ1У) (Работа только в параллельном режиме, для работы в последовательным режиме необходимо самостоятельно модифицировать плату модуля).
Модуль внешней памяти ОЗУ (на базе 1645РУ4У 32-разрядная шина, чтение/запись 32-, 16-разрядных данных)
Модуль внешней памяти Flash (на базе 1636РР1У)

Дополнительно поставляется USB JTAG адаптер:

USB JTAG адаптер JEM-ARM-V2 (Phyton) [поставляет: "Миландр" или "Фитон"]
USB JTAG адаптер ULINK2 (Keil)
USB JTAG адаптер J-LINK (Segger) – работа в IAR Embedded Workbench, а также Keil uVision.

Дополнительно поставляется среда разработки:

CodeMaster-ARM (Phyton) [поставляет: "Миландр" или "Фитон"] [также доступна бесплатная демо-версия с ограничением размера кода программы в 8 Кбайт]
CodeMaster-ARM-TL (Phyton) [поставляет: "Фитон"] [30-дневная полнофункциональная версия CodeMaster-ARM – ознакомительная].

Совместимость средств разработки и программаторов по ссылке https://support.milandr.ru/base/spravka/32-razryadnye-mikrokontrollery/sredy-otladki-i-programmatory/25277/

Внутрисхемный гальванически развязанный USB-программатор

Комплект универсального программатора для микросхем с ядром CORTEX-M и архитектурой RISC ТСКЯ.468998.109

Программатор предназначен для отладки и программирования микроконтроллеров с ядром ARM Cortex-M и RISC.
Реализована гальваническая развязка USB ПК и отлаживаемого устройства, позволяющая улучшить потребительские свойства изделия.

Наименование для заказа:
Комплект универсального программатора для микросхем с ядром CORTEX-M и архитектурой RISC ТСКЯ.468998.109

Программатор предназначен для отладки и программирования микроконтроллеров с ядром ARM Cortex-M и RISC.
Реализована гальваническая развязка USB ПК и отлаживаемого устройства, позволяющая улучшить потребительские свойства изделия.

Преимущества и особенности гальванической развязки:

согласование схем с различными уровнями потенциалов,
защита от импульсных помех, возникающих при работе мощных нагрузок (например, электродвигателей),
защита от помех и наводок при наличии чувствительных аналоговых устройств и цепей (например, датчиков),
дополнительная защита от электростатики при производстве.

Основные характеристики:

Программатор поддерживает микроконтроллеры с ядром ARM CORTEX-M и 32-разрядным RISC ядром «Миландр», в т.ч. ИМС по ОКР «Электросила 2.0» (2-ядерный RISC), 1901ВЦ1 (только RISC ядро) в соответствии с таблицей 1 (http://support.milandr.ru/base/spravka/32-razryadnye-mikrokontrollery/sredy-otladki-i-programmatory/25277/).

Интерфейс связи с ПК - USB 2.0 (FS).

Совместимый интерфейс CMSIS-DAP:

поддерживается в интегрированных средах разработки IAR EWB, Keil uVision и утилите разработки АО «ПКК Миландр»;
существует возможность многоядерной отладки;
поддержка отладочного вывода через интерфейс SWO (кроме IAR^TM);
максимальная скорость интерфейса - 5 Мбит/с;
размер буфера приёма - 4 Кбайт;
максимальная скорость передачи данных через USB - 58 Кбайт/с.

Гальванически развязанный интерфейс JTAG/SWD:
