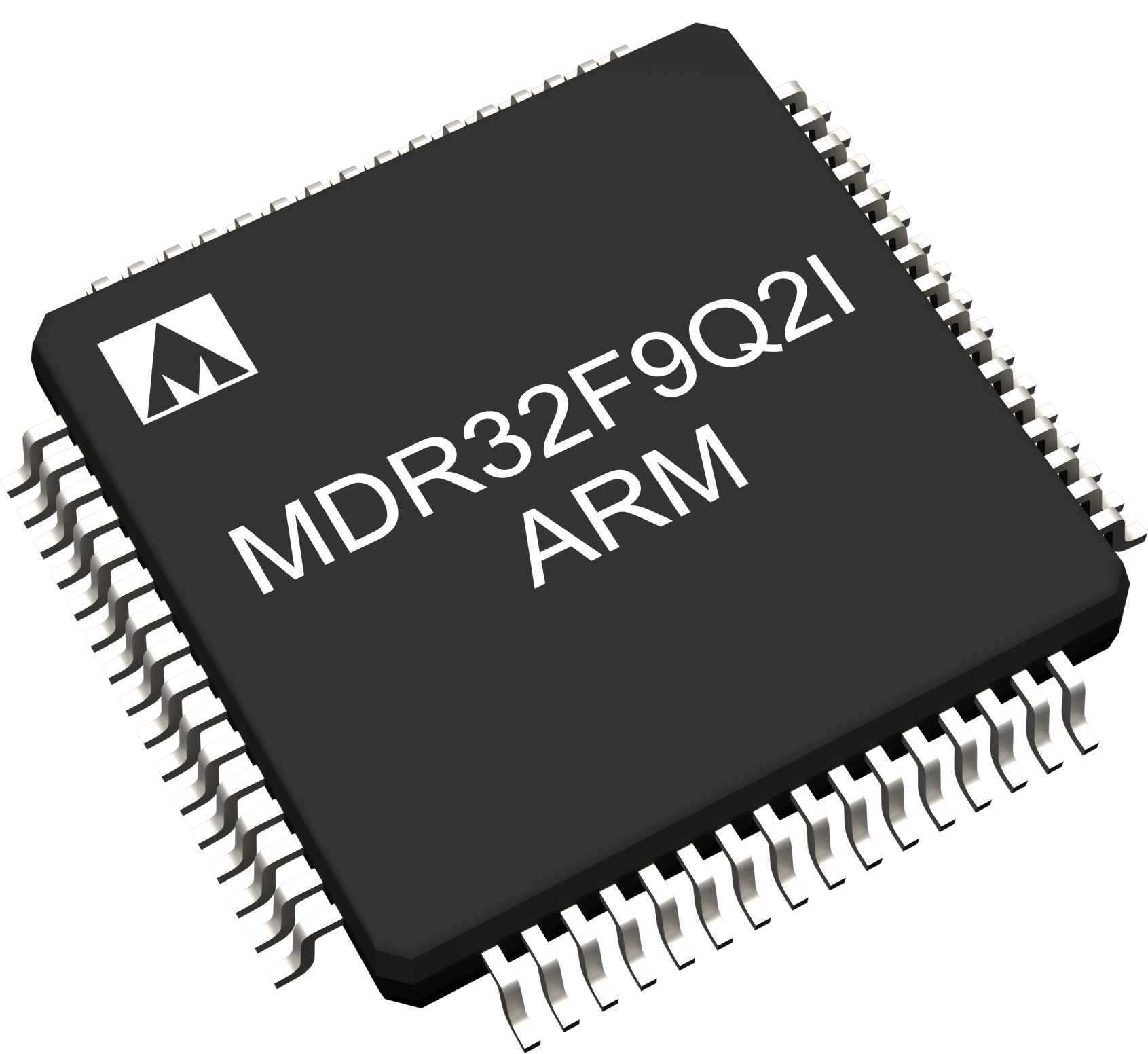

К1986ВЕ92QI

Микроконтроллеры работают на тактовой частоте до 80 МГц.

Периферия микроконтроллера включает контроллер USB интерфейса, интерфейсы UART, SPI и I2C, контроллер внешней системной шины, что позволяет работать с внешними микросхемами статического ОЗУ и ПЗУ, NAND Flash-памятью и другими внешними устройствами.

Микроконтроллеры содержат различные таймеры, блоки АЦП и ЦАП, компаратор с тремя входами и внутренней шкалой напряжений.

Архитектура системы памяти за счет матрицы системных шин позволяет минимизировать возможные конфликты при работе системы и повысить общую производительность.

Контроллер DMA позволяет ускорить обмен информацией между ОЗУ и периферией без участия процессорного ядра.

Отладочные комплекты

Отладочный комплект для микроконтроллера К1986ВЕ92QI

Отладочный комплект для микроконтроллера К1986ВЕ92QI Вы можете приобрести у нас или у нашего партнера – производителя и поставщика электронных модулей, компании Терраэлектроника.

Демонстрационно-отладочная плата предназначена для ознакомления с микроконтроллером К1986ВЕ92QI.

В состав комплекта входит:

Отладочная плата – 1шт.
Образец микроконтроллера К1986ВЕ92QI – 1шт.
Нуль-модемный кабель RS-232 9pin F - 9pin F – 1шт.
Кабель USB/USB – 1шт.
Блок питания для отладочной платы – 1шт.
Диск с документацией, схемотехническими файлами и исходными кодами программ – 1 шт.
Каталог продукции – 1шт. (по запросу)
Техническая поддержка в процессе использования

Дополнительно поставляется USB JTAG адаптер:

USB JTAG адаптер JEM-ARM-V2 (Phyton) [поставляет: "Миландр" или "Фитон"]
USB JTAG адаптер ULINK2 (Keil)
USB JTAG адаптер J-LINK (Segger) – работа в IAR Embedded Workbench, а также Keil uVision

Дополнительно поставляется среда разработки:

CodeMaster-ARM (Phyton) [поставляет: "Миландр" или "Фитон"] [также доступна бесплатная демо-версия с ограничением размера кода программы в 8 Кбайт]
CodeMaster-ARM-TL (Phyton) [поставляет: "Фитон"] [30-дневная полнофункциональная версия CodeMaster-ARM – ознакомительная]

Совместимость средств разработки и программаторов по ссылке https://support.milandr.ru/base/spravka/32-razryadnye-mikrokontrollery/sredy-otladki-i-programmatory/25277/

Внутрисхемный гальванически развязанный USB-программатор

Наименование для заказа:
Комплект универсального программатора для микросхем с ядром CORTEX-M и архитектурой RISC ТСКЯ.468998.109

Программатор предназначен для отладки и программирования микроконтроллеров с ядром ARM Cortex-M и RISC.
Реализована гальваническая развязка USB ПК и отлаживаемого устройства, позволяющая улучшить потребительские свойства изделия.

Преимущества и особенности гальванической развязки:

согласование схем с различными уровнями потенциалов,
защита от импульсных помех, возникающих при работе мощных нагрузок (например, электродвигателей),
защита от помех и наводок при наличии чувствительных аналоговых устройств и цепей (например, датчиков),
дополнительная защита от электростатики при производстве.

Основные характеристики:

Программатор поддерживает микроконтроллеры с ядром ARM CORTEX-M и 32-разрядным RISC ядром «Миландр», в т.ч. ИМС по ОКР «Электросила 2.0» (2-ядерный RISC), 1901ВЦ1 (только RISC ядро) в соответствии с таблицей 1 (http://support.milandr.ru/base/spravka/32-razryadnye-mikrokontrollery/sredy-otladki-i-programmatory/25277/).

Интерфейс связи с ПК - USB 2.0 (FS).

Совместимый интерфейс CMSIS-DAP:
