УМ0913-600А
УМ0913-600А — демонстрационный СВЧ-усилитель мощности с выходной мощностью 600Вт на основе СВЧ GaN-транзисторов, референсный дизайн.
Демонстрационный усилитель мощности (референсный дизайн); разработан для комплексного тестирования и демонстрации энергетических характеристик транзисторов MGN16-600A и MGN16-600B в радиопередающих устройствах. Может использоваться в качестве отправной точки при разработке усилительных устройств на иные частотные диапазоны.
| Параметр | Значение |
|---|---|
| Частотный диапазон, МГц | 900…1300 |

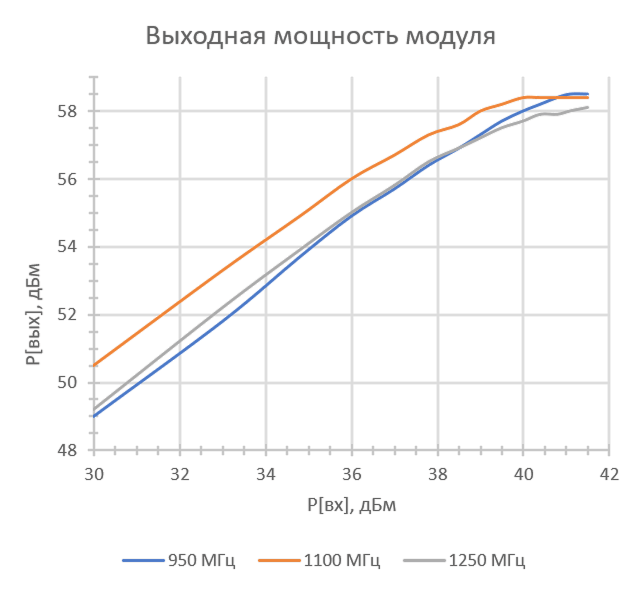

| Выходная мощность, Вт (дБм), не менее | 600 (57,7) |
| Режим работы | Импульсный |

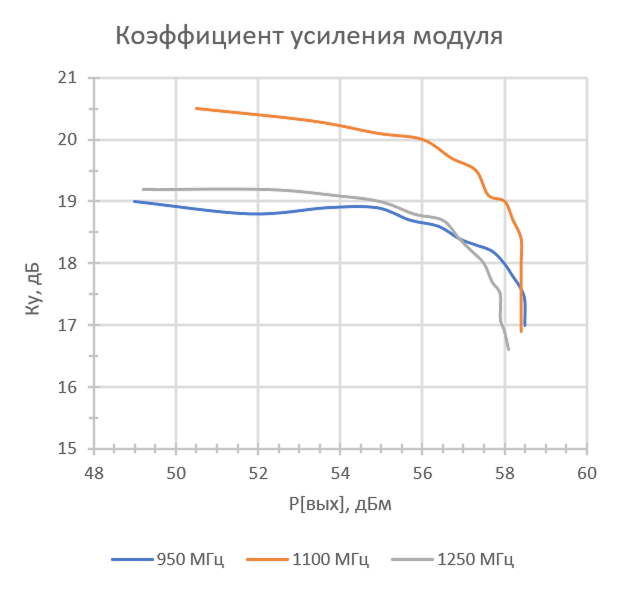

| Коэффициент усиления, не менее, дБ | 14 |
| Транзистор | MGN16-600A / MGN16-600B |
| Напряжение питания, В | 48 |
| КПД модуля, не менее | 55% |
| Габаритные размеры, мм | 190х90х50 |
Параметры импульса: длительность 100 мкс, скважность 10
