УМД2324-50А
УМД2324-50А — СВЧ-усилитель мощности по архитектуре Догерти на основе СВЧ GaN-транзисторов для базовых станций систем связи.

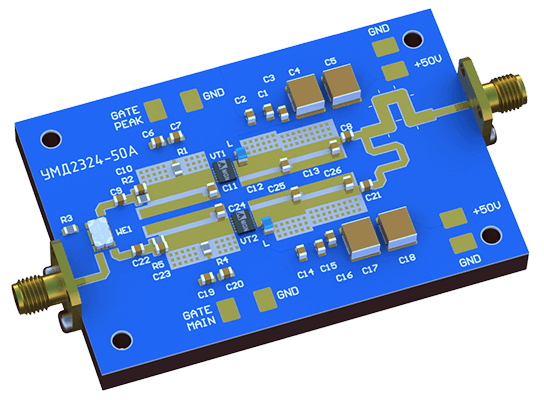

Усилительный модуль реализован по симметричной архитектуре Догерти для обеспечения энергоэффективной работы при усилении сигналов с высоким значением пик-фактора.
Предназначен для использования в качестве предоконечного или оконечного усилителя в составе радиопередатчика базовых станций систем связи частотного диапазона B40 2.3…2.4 ГГц.
Топология согласующих цепей может быть перестроена под частотные полосы диапазона от 1.8 ГГц до 2.7 ГГц
| Параметр | Значение |
|---|---|
| Транзистор | MGN1643-25B |
| Режим работы | Импульсный / непрерывный |
| Напряжение питания, В | 48 |
| Габаритные размеры, мм | 75х50х15 |
